Чи сумісний Гідравлічний наконечник CES, тип ZMZ112, важка серія, сталь AISI 316L з моїм гідравлічним шлангом і обтискною втулкою?

Щоб визначити сумісність Гідравлічний наконечник CES, тип ZMZ112, важка серія, сталь AISI 316L з вашим гідравлічним шлангом і обтискною втулкою, перевірте наступні параметри: 1. Діаметр шланга та внутрішній діаметр втулки — вони мають відповідати номінальному розміру наконечника (переконайтеся, що внутрішній прохід наконечника узгоджується з внутрішнім діаметром шланга). 2. Тип обтискної втулки — наконечник призначений для обтискання втулкою, відповідною до типу шланга; втулка повинна мати профіль і довжину, сумісні з Z‑серією (важка). 3. Різьбове з’єднання — зовнішня метрична різьба наконечника має відповідати різьбі фітинга/порта, куди буде вгвинчуватися наконечник. 4. Ущільнення — наконечник має конусне ущільнення 60° (CES); приймач (порта або фітинг) повинен мати відповідний конус 60° для надійного ущільнення. 5. Матеріал та робочі умови — сталь AISI 316L сумісна з агресивними середовищами; перевірте робочий тиск та температуру шланга/втулки, щоб вони не перевищували допустимі значення наконечника і втулки. Якщо всі перелічені параметри (діаметр, профіль та розміри втулки, метрична різьба, конус 60° і робочі умови) збігаються — Гідравлічний наконечник CES, тип ZMZ112, важка серія, сталь AISI 316L сумісний з вашим шлангом і обтискною втулкою. Якщо є сумніви, надайте точні розміри шланга, втулки і різьби для точнішої перевірки.

Які рекомендовані робочі тиск і температура для Гідравлічний наконечник CES, тип ZMZ112, важка серія, сталь AISI 316L?

Рекомендовані робочі параметри для Гідравлічний наконечник CES, тип ZMZ112, важка серія, сталь AISI 316L: - Робочий тиск: стандартно для важкої серії гідравлічних наконечників типу ZMZ112 рекомендований максимальний робочий тиск у діапазоні 350–420 бар (залежно від конфігурації шланга та обтискної втулки). Для конкретних застосувань потрібно орієнтуватися на номінальний тиск відповідного шланга і резерв міцності (звичайно 4:1 або 2:1 за стандартом застосування). - Робоча температура: для сталі AISI 316L типовий температурний діапазон експлуатації приблизно від -40 °C до +150 °C при нормальних умовах. При впливі агресивних середовищ або підвищених циклічних навантажень рекомендується враховувати зниження механічних властивостей при температурах вище +120…+150 °C і звертатися до виробника для уточнення меж. Зауваження: точні межі можуть варіюватися залежно від типу шланга, робочої рідини, методів обтиску та вимог стандартів. Перед експлуатацією обов’язково перевірте технічну документацію виробника шланга і наконечника.

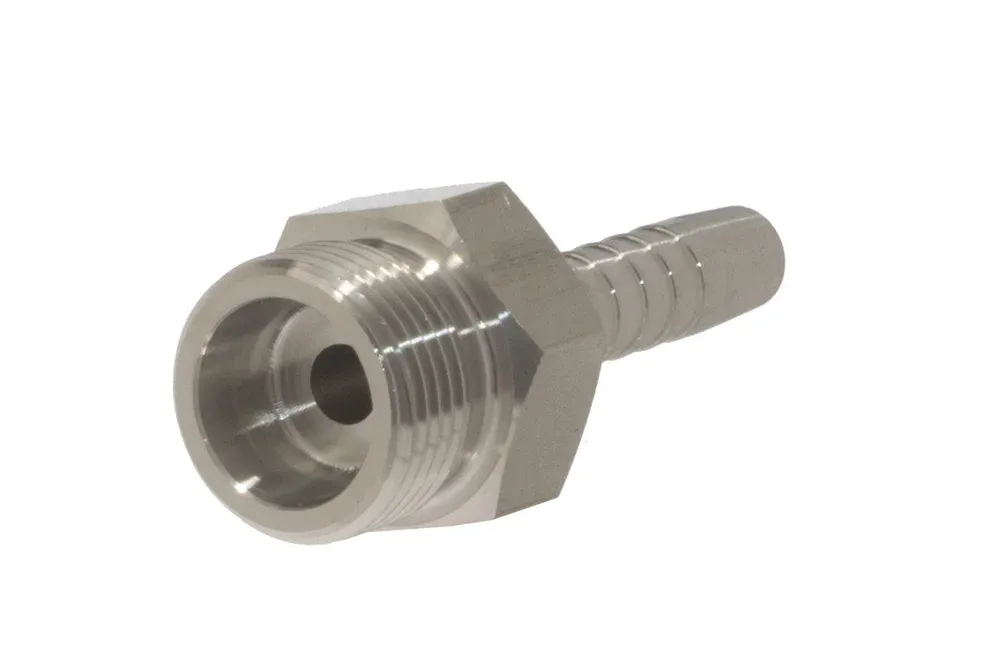

Гідравлічний наконечник CES, тип ZMZ112, важка серія, сталь AISI 316L

Усі продукти, Фітинги для високонапірних шлангів/

Додаткова інформація

Матеріал	нержавіюча сталь
Стандартна довжина [m]	50, 60 / 120

Стандартний гідравлічний наконечник (тип Z – зі звичайним “хвостом” гідравлічним для шланга), з зовнішньою метричною різьбою, ущільнення на конусі 60° (CES), важка серія. Призначений для обтискання в гідравлічних та промислових шлангах за допомогою обтискної втулки, відповідної до типу шланга. Матеріал: сталь AISI 316L.

Список варіантів продукту

Номер артикулу	Назва варіанту продукту	Номінальний внутрішній діаметр	Робочий тиск [бар]
TI-ZMZ112-16-04-SS	Кінц. GZ M16x1,5, шланг 1/4", 24°, важка, AISI 316L	6	-
TI-ZMZ112-18-04-SS	Кінц. GZ M18x1,5, шланг 1/4", 24°, важка, AISI 316L	6	-
TI-ZMZ112-18-05-SS	Кінц. GZ M18x1,5, шланг 5/16", 24°, важка, AISI 316L	8	-
TI-ZMZ112-18-06-SS	Кінц. GZ M18x1,5, шланг 3/8", 24°, важка, AISI 316L	10	-
TI-ZMZ112-20-05-SS	Кінц. GZ M20x1,5, шланг 5/16", 24°, важка, AISI 316L	8	-
TI-ZMZ112-20-06-SS	Кінц. GZ M20x1,5, шланг 3/8", 24°, важка, AISI 316L	10	-
TI-ZMZ112-22-06-SS	Кінц. GZ M22x1,5, шланг 3/8", 24°, важка, AISI 316L	10	-
TI-ZMZ112-22-08-SS	Кінц. GZ M22x1,5, шланг 1/2", 24°, важка, AISI 316L	12	-
TI-ZMZ112-24-08-SS	Кінц. GZ M24x1,5, шланг 1/2", 24°, важка, AISI 316L	12	-
TI-ZMZ112-30-10-SS	Кінц. GZ M30x2, шланг 5/8", 24°, важка, AISI 316L	16	-
TI-ZMZ112-30-12-SS	Кінц. GZ M30x2, шланг 3/4", 24°, важка, AISI 316L	20	-
TI-ZMZ112-36-12-SS	З'єднання GZ M36x2, шланг 3/4", 24°, важкий, AISI 316L	20	-
TI-ZMZ112-36-16-SS	Кінц. GZ M36x2, шланг 1", 24°, важкий, AISI 316L	25	-
TI-ZMZ112-42-16-SS	Кінц. GZ M42x2, шланг 1", 24°, важкий, AISI 316L	25	-
TI-ZMZ112-52-20-SS	Кінц. GZ M52x2, шланг 1.1/4", 24°, важкий, AISI 316L	32	-

Стандартний гідравлічний наконечник (тип Z – зі звичайним “хвостом” гідравлічним для шланга), з зовнішньою метричною різьбою, ущільнення на конусі 60° (CES), важка серія. Призначений для обтискання в гідравлічних та промислових шлангах за допомогою обтискної втулки, відповідної до типу шланга. Матеріал: сталь AISI 316L.

Додаткова інформація

Матеріал	нержавіюча сталь
Стандартна довжина [m]	50, 60 / 120
