З’єднання CAMLOCK

З’єднання CAMLOCK – загальна інформація

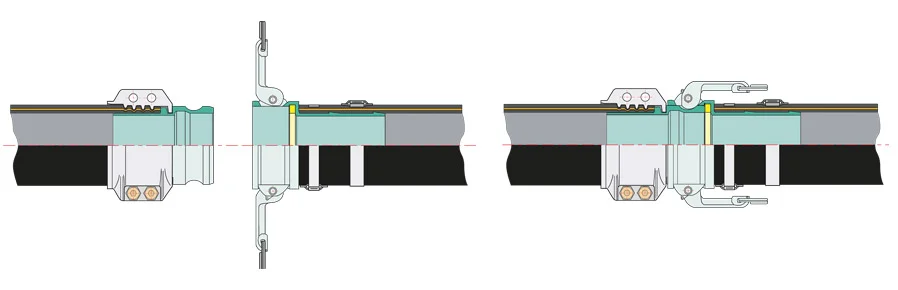

З’єднання CAMLOCK є одним з найпопулярніших, відомих і перевірених промислових з’єднань, особливо в паливно-хімічній промисловості. Ці з’єднання розроблені по американському військовому стандарту MIL-C-27487 (в даний час A-A-59326), вони також визначені європейськими стандартами EN 14420-7 (раніше DIN 2828). З’єднувачі CAMLOCK характеризуються простотою конструкції та легким обслуговуванням. Вхідна частина («папка») вставляється в гніздо роз’єму («мамку») з відкритими важелями, далі блокується одночасним обертанням замикаючих важелів. Важелі (ручки) фіксують і вштовхують вхідну частину у гніздо («мамку») і в стопорний паз. Еластомер в канавці ущільнює вхідну частину в гнізді роз’єму. Додатковим захистом від випадкового відкриття важеля-ручки та з’єднувача може бути пружний штифт (штопорне кільце) у отворах гнізда.

З’єднання CAMLOCK виготовлені з алюмінію чи латуні (бронзи), або ж нержавіючої сталі 316, поліпропілену, армованого скловолокном. Вони доступні в розмірах від 1/2″до 8″ (від DN13 до DN200). Доступними є гнізда з внутрішнім та зовнішнім різьбленням BSP і NPT також доступні, з гофрованим і гладким фітингом для шкаралупчастої обтискної обойми, також з фланцями PN16 і ANSI, зі зварювальними кінцями, пробками (заглушками) і адаптерами CAMLOCK. Широкий асортимент матеріалів для ущільнення (NBR, EPDM, viton, CR, ущільнення з оболонкою PTFE/viton тощо), що дає можливість адаптації до відповідного хімічного середовища. Робочий тиск з’єднань CAMLOCK, залежить від розміру та матеріалу виробу. З’єднувачі CAMLOCK не використовуються для повітря, газів і водяної пари. У деяких випадках CAMLOCK виготовляються з конструктивними особливостями і робочим тиском у декілька десятків бар. Для підбору такого з’єднання, будь ласка, зв’яжіться з фахівцями Tubes International.

Для рукавів (гнучких, еластичних шлангів) з роз’ємами CAMLOCK можна використовувати спеціальні пластмасові пробки(заглушки) з ручками-важелями SAFETY BUMP, що полегшує роботу з шлангом, наприклад, витягуючи його з автоцистерн. Додатковим захистом від випадкового відкриття (роз’єднання) стандартних роз’ємів CAMLOCK може бути запобіжне кільце що запобігає роз’єднанню – SAFETY LOCK.

На додаток до стандартних з’єднань CAMLOCK, виготовляються також спеціальні роз’єми CAMLOCK з захистом від відкриття – див. розділ: CAMLOCK із запобіжником від випадкового розмикання.

З’єднання SAFLOK® сумісні з іншими з’єднаннями CAMLOCK згідно з нормою MIL-C-27487 – можна використовувати стандартні вилки. Також доступні запасні частини – важелі з фіксаторами та штифти. З’єднання розміром 1/2″ мають різьбу 1/2″ і роз’єм 3/4″. З’єднання SAFLOK® виготовляються з нержавіючої сталі AISI 316 зі стандартним ущільненням з NBR.

КАТАЛОГ
Скачати

ТОРГОВА МЕРЕЖА
Знайти

ЗАПИТ
Вислати

Типи продуктів:

муфти camlock

З’єднувачі CAMLOCK з алюмінію

латунні фітинги CAMLOCK

З’єднувачі CAMLOCK з латуні

 з’єднання Camlock З’єднання CAMLOCK з алюмінію з’єднання Camlock з латуні З’єднання CAMLOCK з латуні з’єднання Camlock з нержавіючої сталі

З’єднання CAMLOCK з нержавіючої сталі

з’єднання Camlock з поліпропілену

З’єднання CAMLOCK з поліпропілену

Список продуктів:

вилка Camlock з внутрішньою різьбою

Вилка CAMLOCK з GW тип A, AU

розетка Camlock із зовнішньою різьбою

Розетка CAMLOCK з GZ тип B

розвантажувальне з’єднання Camlock

Розетка CAMLOCK з кінцівкою під шланг тип C



з’єднання Camlock

Розетка CAMLOCK з GW тип D, тип DU

розетка Camlock із зовнішньою різьбою

Вилка CAMLOCK з кінцівкою під шланг тип E

вилка Camlock

Вилка CAMLOCK з GZ тип F

кришка Camlock

Кришки CAMLOCK тип DC, DP

Camlock під хомутові муфти

З’єднання CAMLOCK під хомутові муфти тип ERS, CRS

з’єднання Camlock для приварювання

З’єднання CAMLOCK для приварювання тип FW, BW

фланцеве з’єднання Camlock

З’єднання CAMLOCK з фланцем тип FLA, FLA-T, FLB, FLB-T

з’єднання Saflok

З’єднання Camlock – Saflok® з’єднання із захистом

Потрібна допомога при підборі товару чи не можете знайти потрібний товар?

Телефонуйте: +380 32 245 93 41 , 050 370 93 92 або пишіть: lviv@tubes-international.com

FAQ – З’єднання CAMLOCK:

Для чого можна використовувати з’єднання CAMLOCK?2024-05-14T09:45:48+02:00

З’єднання CAMLOCK призначені для перевантаження рідких матеріалів.

Чи можна використовувати поліпропіленові з’єднання CAMLOCK для підвищених температур?2024-05-14T09:49:22+02:00

Так. Проте слід пам’ятати, що зі збільшенням температури знижується максимальний допустимий тиск для з’єднань CAMLOCK з поліпропілену. Збільшення температури до 70°C викликає зниження тиску на 40%.

Наприклад, 3” з’єднання CAMLOCK, виготовлене з поліпропілену, має максимальний допустимий тиск 4 бари при температурі 20°C. При температурі 70°C максимальний допустимий тиск становить 2,4 бари.

З якого матеріалу ущільнення для з’єднань CAMLOCK ми можемо запропонувати?2024-05-14T09:52:07+02:00

NBR, EPDM, VITON, CR (неопрен), PTFE/NBR, PTFE, EPDM, FEP/силікон, GYLON®

Чи з’єднання CAMLOCK, які пропонує компанія Tubes, сумісні зі з’єднаннями інших компаній?2024-05-14T09:58:49+02:00

Так. У діапазоні від ½” до 4” з’єднання будуть повністю сумісні зі з’єднаннями інших виробників. Проте в діапазоні понад 4” існує ризик, що з’єднання не будуть сумісні, тому рекомендуємо використовувати комплектні набори з’єднань від одного постачальника.

Чи потрібно використовувати спеціальні інструменти для монтажу і демонтажу з’єднань CAMLOCK?2024-05-14T10:00:50+02:00

Для монтажу з’єднань CAMLOCK повністю достатньо стандартних інструментів, що є у кожній майстерні.
