Чи сумісний Гідравлічний наконечник DKJ 45°, тип ZJW310, сталь AISI 316L з обтискними втулками для промислових шлангів і які розміри втулок потрібні?

Гідравлічний наконечник DKJ 45°, тип ZJW310, сталь AISI 316L сумісний з обтискними втулками, призначеними для обтискання гідравлічних і промислових шлангів із конічним ущільненням 74° (DKJ). Оскільки наконечник має внутрішню різьбу UNF і конструкцію «тип Z» (звичайний хвіст для шланга), для правильної та герметичної збірки потрібна втулка, яка відповідає конкретному типу й розміру шланга (внутрішній діаметр та кількість шарів армування). Зазвичай підбирають обтискну втулку за таблицею сумісності виробника шланга, вказуючи внутрішній діаметр шланга (ID) та тип армування. Наприклад, для розповсюджених розмірів шлангів (приблизно): - для шлангів 1/4" (6–7 mm ID) — відповідна втулка для 1/4" серії; - для 3/8" (9–10 mm ID) — втулка для 3/8" серії; - для 1/2" (12–13 mm ID) — втулка для 1/2" серії; - для 3/4" (18–19 mm ID) і 1" (24–25 mm ID) — втулки відповідних серій. Щоб гарантувати сумісність і збереження герметичності, необхідно: 1. Визначити точний внутрішній діаметр шланга і конструкцію (попередню таблицю виробника). 2. Підбирати втулку тієї ж серії і матеріалу, сумісного зі сталью AISI 316L і робочими середовищем/тиском. 3. Виконати обтиск згідно рекомендацій виробника — правильний профіль і діаметр обтиску критичні для ущільнення 74°. Без точного розміру шланга неможливо вказати конкретний артикул втулки; зверніться до каталогу виробника шлангів/втулок з параметрами ID та типу армування для підбору точного розміру.

Чи є Гідравлічний наконечник DKJ 45°, тип ZJW310, сталь AISI 316L сумісний із шлангами із внутрішньою різьбою UNF та ущільненням DKJ 74° для високого тиску?

Так, Гідравлічний наконечник DKJ 45°, тип ZJW310, сталь AISI 316L сумісний із шлангами із внутрішньою різьбою UNF та ущільненням DKJ 74° для високого тиску. Ось підстави: - Тип ZJW310 має внутрішню різьбу UNF з гайкою, отже механічно підходить до шлангів з такою різьбою. - Ущільнення на конусі 74° (DKJ) у конструкції наконечника відповідає стандартному конічному ущільненню DKJ, що гарантує герметичність при високому тиску за правильно виконаному монтажі й застосованій обтискній втулці. - Наконечник призначений для обтискання в гідравлічних та промислових шлангах із застосуванням відповідної обтискної втулки, отже сумісність також залежить від правильно підібраної втулки за типом шланга. - Матеріал AISI 316L забезпечує корозійну стійкість і міцність, придатні для експлуатації під високим тиском у багатьох середовищах. Висновок: за умови використання шланга з внутрішньою різьбою UNF, ущільненням DKJ 74° та правильно підібраної обтискної втулки монтаж Гідравлічного наконечника DKJ 45°, тип ZJW310, сталь AISI 316L буде сумісним і придатним для роботи під високим тиском.

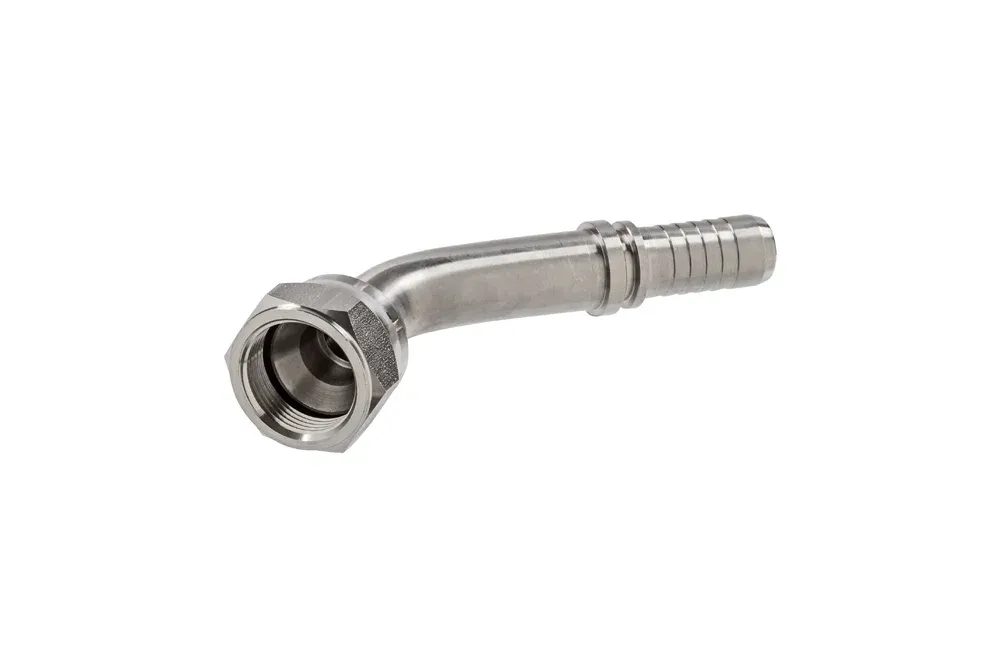

Наконечник гідравлічний DKJ 45°, тип ZJW310, сталь AISI 316L

Усі продукти, Фітинги для високонапірних шлангів/

Додаткова інформація

Матеріал	нержавіюча сталь
Стандартна довжина [m]	10, 15, 2, 45

Наконечник гідравлічний стандартний (тип Z — зі звичайним гідравлічним «хвостовиком» під шланг), із внутрішньою різьбою UNF з гайкою, ущільнення на конусі 74° (DKJ), кутовий 45°. Призначений для обтискання на гідравлічних і промислових шлангах за допомогою обтискної втулки, відповідної типу шланга. Матеріал: сталь AISI 316L.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
TI-ZJW310-07-03-SS	Штуцер JIC 45° внутрішня різьба 7/16", шланг 3/16", конус 74°, AISI 316L	5	-	В наявності	Запит
TI-ZJW310-07-04-SS	Штуцер JIC 45° внутрішня різьба 7/16", шланг 1/4", конус 74°, AISI 316L	6	-	В наявності	Запит
TI-ZJW310-08-04-SS	Штуцер JIC 45° внутрішня різьба 1/2", шланг 1/4", конус 74°, AISI 316L	6	-	В наявності	Запит
TI-ZJW310-08-05-SS	Штуцер JIC 45° внутрішня різьба 1/2", шланг 5/16", конус 74°, AISI 316L	8	-	В наявності	Запит
TI-ZJW310-09-04-SS	Штуцер JIC 45° внутрішня різьба 9/16", шланг 1/4", конус 74°, AISI 316L	6	-	В наявності	Запит
TI-ZJW310-09-05-SS	Штуцер JIC 45° внутрішня різьба 9/16", шланг 5/16", конус 74°, AISI 316L	8	-	В наявності	Запит
TI-ZJW310-09-06-SS	Штуцер JIC 45° внутрішня різьба 9/16", шланг 3/8", конус 74°, AISI 316L	10	-	В наявності	Запит
TI-ZJW310-12-06-SS	Штуцер JIC 45° внутрішня різьба 3/4", шланг 3/8", конус 74°, AISI 316L	10	-	В наявності	Запит
TI-ZJW310-12-08-SS	Штуцер JIC 45° внутрішня різьба 3/4", шланг 1/2", конус 74°, AISI 316L	12	-	В наявності	Запит
TI-ZJW310-14-06-SS	Штуцер JIC 45° внутрішня різьба 7/8", шланг 3/8", конус 74°, AISI 316L	10	-	В наявності	Запит
TI-ZJW310-14-08-SS	Штуцер JIC 45° внутрішня різьба 7/8", шланг 1/2", конус 74°, AISI 316L	12	-	В наявності	Запит
TI-ZJW310-14-10-SS	Штуцер JIC 45° внутрішня різьба 7/8", шланг 5/8", конус 74°, AISI 316L	16	-	В наявності	Запит
TI-ZJW310-17-10-SS	Штуцер JIC 45° внутрішня різьба 1.1/16", шланг 5/8", конус 74°, AISI 316L	16	-	В наявності	Запит
TI-ZJW310-17-12-SS	Штуцер JIC 45° внутрішня різьба 1.1/16", шланг 3/4", конус 74°, AISI 316L	20	-	В наявності	Запит
TI-ZJW310-21-12-SS	Штуцер JIC 45° внутрішня різьба 1.5/16", шланг 3/4", конус 74°, AISI 316L	20	-	В наявності	Запит
TI-ZJW310-21-16-SS	Штуцер JIC 45° внутрішня різьба 1.5/16", шланг 1", конус 74°, AISI 316L	25	-	В наявності	Запит
TI-ZJW310-26-16-SS	Штуцер JIC 45° внутрішня різьба 1.5/8", шланг 1", конус 74°, AISI 316L	25	-	В наявності	Запит
TI-ZJW310-26-20-SS	Штуцер JIC 45° внутрішня різьба 1.5/8", шланг 1.1/4", конус 74°, AISI 316L	32	-	В наявності	Запит
TI-ZJW310-30-24-SS	Штуцер JIC 45° внутрішня різьба 1.7/8", шланг 1.1/2", конус 74°, AISI 316L	38	-	В наявності	Запит
TI-ZJW310-40-32-SS	Штуцер JIC 45° внутрішня різьба 2.1/2", шланг 2", конус 74°, AISI 316L	50	-	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Наконечник гідравлічний стандартний (тип Z — зі звичайним гідравлічним «хвостовиком» під шланг), із внутрішньою різьбою UNF з гайкою, ущільнення на конусі 74° (DKJ), кутовий 45°. Призначений для обтискання на гідравлічних і промислових шлангах за допомогою обтискної втулки, відповідної типу шланга. Матеріал: сталь AISI 316L.

Додаткова інформація

Матеріал	нержавіюча сталь
Стандартна довжина [m]	10, 15, 2, 45

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
