Як правильно монтувати Гідравлічний фітинг з різьбленням 90° ВР BSP, вуглецева сталь, DKR тип S у гумових і термопластичних шлангах з обтискною втулкою?

Гідравлічний фітинг з різьбленням 90° ВР BSP, вуглецева сталь, DKR тип S монтується так: 1. Підготовка шланга: обрізати шланг під прямим кутом, видалити задирки, перевірити цілісність внутрішньої та зовнішньої поверхні. Переконатися, що внутрішній діаметр шланга відповідає розміру обтискної втулки. 2. Підгонка втулки: надягти обтискну втулку на шланг так, щоб її вузька крайня частина була зверху (біля торця шланга), залишивши достатній виступ для вставки фітинга. 3. Вставка фітинга: повністю ввести хвостовик фітинга в шланг до упору. Переконатися, що ущільнювальний конус 60° (DKR) суміщається правильно і що шланг охоплює всю робочу довжину хвостовика. 4. Розташування втулки: пересунути обтискну втулку до упору на фітингу так, щоб край втулки рівно прилягав до торця фітинга і не перекривав ущільнювальний конус. 5. Обтискування: виконати обтиск за допомогою гідравлічного або механічного пресу/обжимного інструмента відповідно до рекомендованих параметрів для даного розміру втулки. Обтиск повинен бути рівномірним, без деформацій шланга. 6. Перевірка різьбового з’єднання: загвинтити гайку фітинга на BSP різьбу до затяжки вручну, потім докрутити ключем згідно рекомендованого моменту для забезпечення герметичності конусного ущільнення 60°. Не перевищувати допустимі крутні моменти. 7. Тест герметичності: провести випробування під робочим тиском, перевірити відсутність течі у місцях обтиску та різьблення. При виявленні підтікання — розібрати, перевірити позиціонування втулки і шланга, повторити монтаж. 8. Фінішні дії: при потребі захистити з’єднання від корозії та механічних пошкоджень. Документувати проведений монтаж і параметри тесту. Дотримуйтесь інструкцій виробника щодо сумісності матеріалів шланга і втулки, рекомендованих розмірів та моментів затяжки.

Які рекомендовані робочі тиск і температура для Гідравлічний фітинг з різьбленням 90° ВР BSP, вуглецева сталь, DKR тип S при використанні в гумових і термопластичних шлангах?

Рекомендовані робочі тиск і температура для Гідравлічний фітинг з різьбленням 90° ВР BSP, вуглецева сталь, DKR тип S при використанні в гумових і термопластичних шлангах залежать від характеристик шланга та прес-фітинга (обтискної втулки). Загальні орієнтири: - Тиск: зазвичай до 250–400 бар для стандартних гідравлічних гумових і термопластичних шлангів у поєднанні з прес-фітингами типу S; для важких промислових шлангів може доходити до 500 бар за умови сумісності шланга та правильної обтискної втулки. Обовʼязково дотримуватись допустимого робочого тиску найслабшого компонента (шланг або зʼєднання). - Температура: типово -40 °C до +100 °C для гумових шлангів (залежно від матеріалу гуми) і приблизно -40 °C до +120 °C для термопластичних шлангів; максимальні значення залежать від конструкції шланга і робочого середовища. Важливо: для безпечної експлуатації Гідравлічний фітинг з різьбленням 90° ВР BSP, вуглецева сталь, DKR тип S слід використовувати технічні дані виробника шланга і фітинга, перевірити сертифікати та нормативи, а також виконати відповідний розрахунок запасу міцності (звичайно ≥4:1) та тестування після монтажу.

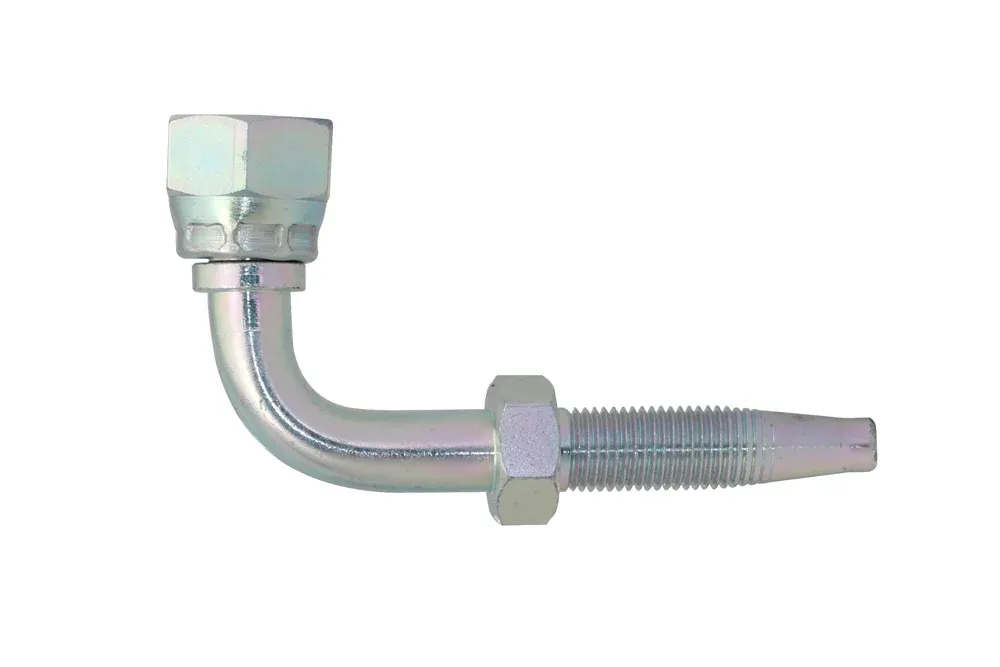

Гідравлічний фітинг багаторазового монтажу 90° з внутрішньою різьбою BSP, вуглецева сталь, DKR тип S

Усі продукти, Фітинги для високонапірних шлангів/

Додаткова інформація

Матеріал	CS – сталь (чавун)
Стандартна довжина [m]	30

Гідравлічний фітинг збірний (закручуваний), тип S, з внутрішньою різьбою BSP та накидною гайкою, ущільнювальний конус 60° (DKR), кутовий 90°. Призначений для збирання на гумових і термопластичних шлангах за допомогою закручуваної муфти. Матеріал: вуглецева сталь, оцинкована.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
TI-SBW210-02-025	Штуцер збірний 90° ВР 1/8" BSP, шланг 5/32"	4	-	В наявності	Запит
TI-SBW210-02-03	Штуцер збірний 90° ВР 1/8" BSP, шланг 3/16"	5	-	В наявності	Запит
TI-SBW210-04-025	Штуцер обтискний 90° ВР 1/4" BSP, шланг 5/32"	4	-	В наявності	Запит
TI-SBW210-04-03	Штуцер скручуваний 90° з внутрішньою різьбою 1/4" BSP, шланг 3/16"	5	-	В наявності	Запит
TI-SBW210-04-04	Фітинг збірний 90° ВР 1/4" BSP, шланг 1/4"	6	-	В наявності	Запит
TI-SBW210-04-05	Кутовий 90° згвинчуваний фітинг, внутрішня різьба 1/4" BSP, шланг 5/16"	8	-	В наявності	Запит
TI-SBW210-06-05	Фітинг збірний 90° ВР 3/8" BSP, шланг 5/16"	8	-	В наявності	Запит
TI-SBW210-06-06	Фітинг закрутний 90° ВР 3/8" BSP, шланг 3/8"	10	-	В наявності	Запит
TI-SBW210-08-08	Фітинг різьбовий 90° ВР 1/2" BSP, шланг 1/2"	12	-	В наявності	Запит
TI-SBW210-10-10	Кінцевик скручуваний 90° ВР 5/8" BSP, шланг 5/8"	16	-	В наявності	Запит
TI-SBW210-12-12	Фітинг збірний (скручуваний) 90° ВР 3/4" BSP, шланг 3/4"	20	-	В наявності	Запит
TI-SBW210-16-16	Штуцер збірний 90° з внутрішньою різьбою 1" BSP, шланг 1"	25	-	В наявності	Запит
TI-SBW210-20-20	Фітинг збірний 90° ВР 1.1/4" BSP, шланг 1.1/4"	32	-	В наявності	Запит
TI-SBW210-24-24	Штуцер збірний 90° ВР 1.1/2" BSP, шланг 1.1/2"	38	-	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Гідравлічний фітинг збірний (закручуваний), тип S, з внутрішньою різьбою BSP та накидною гайкою, ущільнювальний конус 60° (DKR), кутовий 90°. Призначений для збирання на гумових і термопластичних шлангах за допомогою закручуваної муфти. Матеріал: вуглецева сталь, оцинкована.

Додаткова інформація

Матеріал	CS – сталь (чавун)
Стандартна довжина [m]	30

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
