Які розміри ущільнення та сумісність має Кінцева фланцева деталь 45° INTERLOCK SAE 6000, вуглецева сталь для шлангів 4SH, R13 і R15?

Кінцева фланцева деталь 45° INTERLOCK SAE 6000, вуглецева сталь — ущільнення: виконане у вигляді канавки для встановлення о‑рінга або іншого плоского ущільнювача. Тип ущільнення: O‑ring (відповідно до SAE 6000) або альтернативне плоске/прокладкове ущільнення, що сідає в канавку фланця. Розміри ущільнення (стандартні для SAE 6000): внутрішній діаметр канавки та відповідний розмір O‑ring підбираються за номіналами шлангів 4SH, R13, R15; типові параметри канавки фланця відповідають стандарту SAE для фланців 6000 (діаметри отворів і посадкові поверхні для болтів і ущільнення згідно з SAE J518/J1453). Сумісність зі шлангами: призначена для гідравлічних шлангів типів 4SH, R13 і R15 з конструкцією INTERLOCK; забезпечує надійне ущільнення при правильному підборі O‑ring/ущільнювача за розміром і матеріалом (нюанси матеріалу ущільнення — NBR, FKM тощо — підбираються залежно від робочих середовищ і температур). Матеріал фланця: вуглецева сталь, оцинкована — сумісний з наведеними шлангами за механічними характеристиками; корозійний захист забезпечується цинкуванням. Для точного підбору діаметра ущільнення і канавки вказуйте конкретний внутрішній/зовнішній діаметр шланга або код розміру фланця згідно SAE 6000.

Яке рекомендоване робоче тиск та температурний діапазон для Кінцева фланцева деталь 45° INTERLOCK SAE 6000, вуглецева сталь для шлангів 4SH, R13 і R15?

Кінцева фланцева деталь 45° INTERLOCK SAE 6000, вуглецева сталь — рекомендовані робочі параметри залежно від застосування шлангів 4SH, R13 і R15: - Робочий тиск: 6000 psi (≈414 бар) — відповідно до класифікації SAE 6000 для фланцевих з’єднань з шлангами типу 4SH, R13 і R15 при правильно підібраному ущільненні (O‑ring або інше ущільнення в канавці фланця) та належній збірці. - Температурний діапазон експлуатації: приблизно від −40 °C до +120 °C для стандартних гумових ущільнювачів (NBR). Якщо застосовано ущільнювачі з фторкаучуку (FKM/Viton) — робочий діапазон може розширюватися до ≈ −20 °C … +150 °C; для силіконових ущільнювачів верхня межа може досягати ≈ +200 °C, але знижена стійкість до тиску та механічних навантажень. - Матеріал фланця (вуглецева сталь, оцинкована) забезпечує механічну міцність до зазначеного тиску; при агресивних середовищах або підвищених температурах рекомендується оцінити корозійну стійкість та сумісність матеріалів ущільнення. - Примітка: остаточні робочі параметри слід підтвердити згідно з технічними умовами виробника шланга і арматури, умовами монтажу та фактором запасу безпеки.

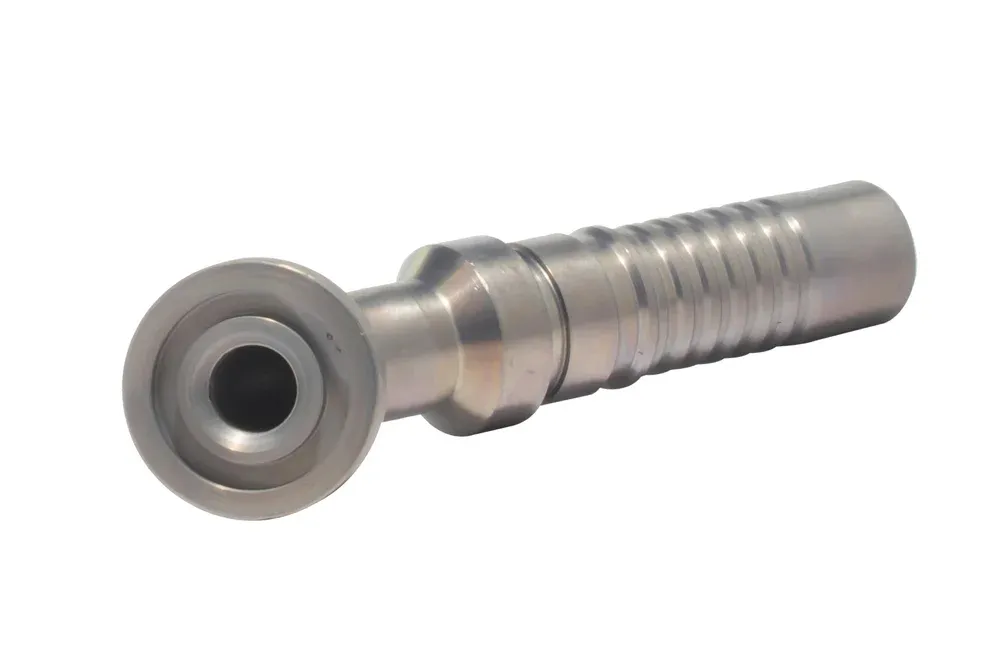

Фланцевий штуцер 45° INTERLOCK SAE 6000, вуглецева сталь

Усі продукти, Фітинги для високонапірних шлангів/

Додаткова інформація

Матеріал	CS – сталь (чавун)

Фланцевий штуцер 45° INTERLOCK SAE 6000, ущільнення o-ring або інше ущільнення в канавці фланця, для рукава типу 4SH, R13 та R15. Матеріал: вуглецева сталь, оцинкована.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
TI-ILSK312-12-12	Кінц. фланц. 45° INTERLOCK SAE 6000 3/4", шланг 3/4"	20	-	В наявності	Запит
TI-ILSK312-12-16	Фланцевий штуцер 45° INTERLOCK SAE 6000 3/4", шланг 1"	25	-	В наявності	Запит
TI-ILSK312-16-12	Фітинг фланц. 45° INTERLOCK SAE 6000 1", шланг 3/4"	20	-	В наявності	Запит
TI-ILSK312-16-16	Фланцевий штуцер 45° INTERLOCK SAE 6000 1", шланг 1"	25	-	В наявності	Запит
TI-ILSK312-16-20	Кінц. фланц. 45° INTERLOCK SAE 6000 1", шланг 1.1/4"	32	-	В наявності	Запит
TI-ILSK312-20-16	Фланц. штуцер 45° INTERLOCK SAE 6000 1.1/4", шланг 1"	25	-	В наявності	Запит
TI-ILSK312-20-20	Кінц. фланц. 45° INTERLOCK SAE 6000 1.1/4", шланг 1.1/4"	32	-	В наявності	Запит
TI-ILSK312-24-20	Фланц. штуцер 45° INTERLOCK SAE 6000 1.1/2", шланг 1.1/4"	32	-	В наявності	Запит
TI-ILSK312-24-24	Фланц. штуцер 45° INTERLOCK SAE 6000 1.1/2", шланг 1.1/2"	38	-	В наявності	Запит
TI-ILSK312-32-32	Штуцер фланц. 45° INTERLOCK SAE 6000 2", шланг 2"	50	-	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Фланцевий штуцер 45° INTERLOCK SAE 6000, ущільнення o-ring або інше ущільнення в канавці фланця, для рукава типу 4SH, R13 та R15. Матеріал: вуглецева сталь, оцинкована.

Додаткова інформація

Матеріал	CS – сталь (чавун)

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
