Які кроки монтажу для Пряма кінцівка NON SKIVE CES, важка серія, вуглецева сталь, тип NMW112 при обтисканні в шлангах 4SP, 4SH, R13 та R15 без зняття гуми?

Пряма кінцівка NON SKIVE CES, важка серія, вуглецева сталь, тип NMW112 — монтаж без зняття гуми для шлангів 4SP, 4SH, R13 та R15: 1. Підготовка: перевірте відповідність типорозміру NMW112 до діаметра шланга. Підготуйте обтискну втулку TI-N та необхідний інструмент для обтиску. 2. Очищення: очистіть кінчик шланга від бруду і змащення, не знімаючи зовнішньої гумової оплітки. 3. Вставлення вставки (якщо передбачено): при необхідності встановіть внутрішню вставку у шланг для збереження форми та запобігання колапсу при обтисканні. 4. Надягання втулки: надягніть обтискну втулку TI-N на кінець шланга до місця монтажу. Втулка повинна щільно прилягати до оплітки. 5. Вставлення кінцівки: введіть Пряма кінцівка NON SKIVE CES, важка серія, вуглецева сталь, тип NMW112 у просвіт шланга через втулку до упору. Переконайтесь, що конус 24° та о‑ринг правильно сіли на своє місце. 6. Центрування: вирівняйте кінцівку по осі шланга, забезпечивши рівномірне розміщення оплітки в зоні обтискання. 7. Обтискання: виконайте обтиск втулки за технічними параметрами (тиск, послідовність матриць) для шлангів 4SP/4SH/R13/R15, використовуючи прес з відповідними калібрами. Дотримуйтеся рекомендованих значень деформації для важкої серії. 8. Перевірка герметичності та фіксації: після обтискання перевірте відсутність видимих дефектів, правильне сидіння о‑ринга та конуса, перевірте механічну міцність з'єднання і герметичність при робочому тиску. 9. Фінішна обробка: при необхідності видаліть задирки, очистіть зону монтажу і нанесіть захисне покриття на оголені ділянки. Дотримуйтесь інструкцій виробника обтискного обладнання та нормативів безпеки.

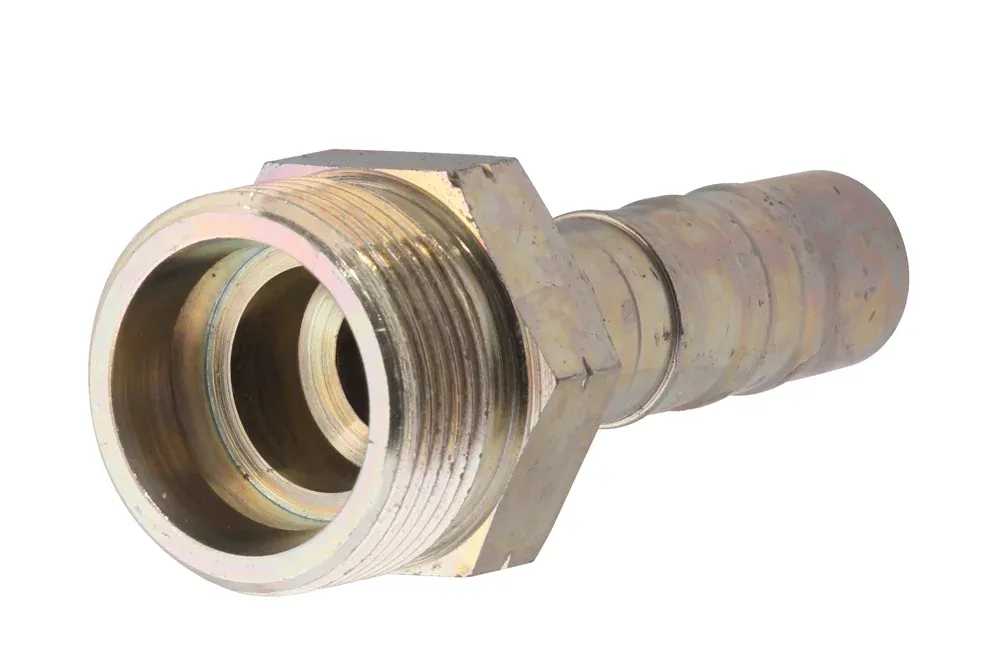

Пряма кінцівка NON SKIVE CES, важка серія, вуглецева сталь, тип NMW112

Q: Чи сумісна Пряма кінцівка NON SKIVE CES, важка серія, вуглецева сталь, тип NMW112 з обтискною втулкою TI-N для шлангів 4SP, 4SH, R13 та R15 без зняття гуми?

Так. Пряма кінцівка NON SKIVE CES, важка серія, вуглецева сталь, тип NMW112 сумісна з обтискною втулкою TI-N для шлангів 4SP, 4SH, R13 та R15 без зняття гуми. У описі чітко вказано, що ця кінцівка призначена для обтискання в шлангах типу 4SP, 4SH, R13 і R15 за допомогою обтискної втулки TI-N і монтаж може виконуватися без зняття гумового покриття шланга. Матеріал — вуглецева сталь, оцинкована, що відповідає стандартному виконанню для таких застосувань.

Усі продукти, Фітинги для високонапірних шлангів/

Додаткова інформація

Матеріал	CS – сталь (чавун)

Пряма кінцівка NON SKIVE з зовнішньою метричною різьбою, з ущільненням на конусі 24°, о-ринг (CES), важка серія, призначена для обтискання в шлангах типу 4SP, 4SH, R13 і R15 за допомогою обтискної втулки TI-N… . Монтаж: без зняття гуми зі шланга. Матеріал: вуглецева сталь, оцинкована.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
TI-NMZ112-30-12	Кінц. NON SKIVE GZ M30x2, шланг 3/4 дюйма	20	420	В наявності	Запит
TI-NMZ112-36-12	Кінц. NON SKIVE GZ M36x2, шланг 3/4	20	420	В наявності	Запит
TI-NMZ112-36-16	Кінц. NON SKIVE GZ M36x2, шланг 1"	25	380	В наявності	Запит
TI-NMZ112-42-16	Кінц. NON SKIVE GZ M42x2, шланг 1"""	25	380	В наявності	Запит
TI-NMZ112-42-20	Кінц. NON SKIVE GZ M42x2, шланг 1.1/4	32	325	В наявності	Запит
TI-NMZ112-52-20	Кінц. NON SKIVE GZ M52x2, шланг 1.1/4"	32	325	В наявності	Запит
TI-NMZ112-52-24	Кінц. NON SKIVE GZ M52x2, шланг 1.1/2"	38	290	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Пряма кінцівка NON SKIVE з зовнішньою метричною різьбою, з ущільненням на конусі 24°, о-ринг (CES), важка серія, призначена для обтискання в шлангах типу 4SP, 4SH, R13 і R15 за допомогою обтискної втулки TI-N… . Монтаж: без зняття гуми зі шланга. Матеріал: вуглецева сталь, оцинкована.

Додаткова інформація

Матеріал	CS – сталь (чавун)

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
