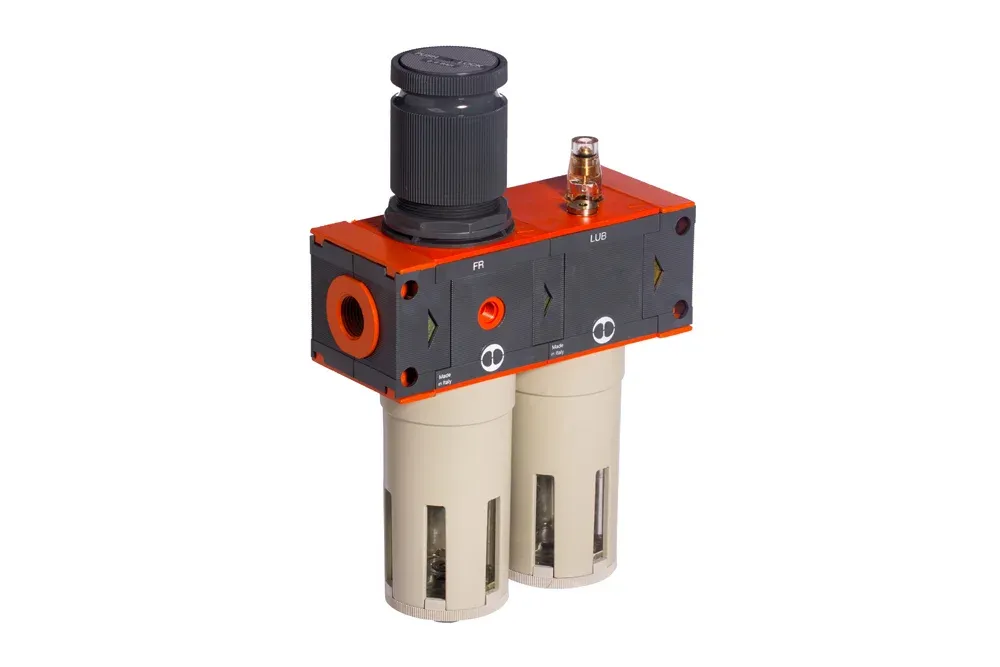

Установка підготовки стисненого повітря FR+L, серія SKILLAIR®
Комплект FR + L серії SKILLAIR® з високим рівнем надійності складається з повітряного фільтра, редукційного клапана та змащувача. Метою комплекту є очищення повітря, що подається компресором, зниження та стабільне підтримання заданого тиску при коливаннях вхідного тиску, а також змащування олійним туманом. Розмір: 100, 200, 300. Вхідний тиск: до 15 бар, залежно від розміру та типу зливу. Ступінь фільтрації: 5 мкм, 20 мкм, 50 мкм. Діапазон вихідного тиску: 0÷8, 0÷12 бар. Підключення: внутрішня різьба BSP 1/4″ ÷ 1″. Злив конденсату: ручний / напівавтоматичний (RMSA), автоматичний (SAC, RA). Робоча температура: до +50°C. Номінальна витрата: від 800 до 4000 л/хв (при вхідному тиску 6 бар Δp = 1 бар), залежно від розміру.
Список варіантів продукту
| Номер артикулу | Назва варіанту продукту | Номінальний внутрішній діаметр | Робочий тиск [бар] | Запит |
|---|---|---|---|---|
| MW-3284007 | Комплект FR+L 100 1/4 5 08 RMSA (SKILLAIR) | - | - | |
| MW-3284008 | Комплект FR+L 100 1/4 20 08 RMSA (SKILLAIR) | - | - | |
| MW-3284009 | Комплект FR+L 100 1/4 50 08 RMSA (SKILLAIR) | - | - | |
| MW-3284010 | Комплект FR+L 100 1/4 5 012 RMSA (SKILLAIR) | - | - | |
| MW-3284011 | Комплект FR+L 100 1/4 20 012 RMSA (SKILLAIR) | - | - | |
| MW-3284012 | Комплект FR+L 100 1/4 50 012 RMSA (SKILLAIR) | - | - | |
| MW-3284107 | Комплект FR+L 100 1/4 5 08 SAC (SKILLAIR) | - | - | |
| MW-3284108 | Комплект FR+L 100 1/4 20 08 SAC (SKILLAIR) | - | - | |
| MW-3284109 | Комплект FR+L 100 1/4 50 08 SAC (SKILLAIR) | - | - | |
| MW-3284110 | Комплект FR+L 100 1/4 5 012 SAC (SKILLAIR) | - | - | |
| MW-3284111 | Комплект FR+L 100 1/4 20 012 SAC (SKILLAIR) | - | - | |
| MW-3284112 | Комплект FR+L 100 1/4 50 012 SAC (SKILLAIR) | - | - | |
| MW-3384007 | Комплект FR+L 100 3/8 5 08 RMSA (SKILLAIR) | - | - | |
| MW-3384008 | Комплект FR+L 100 3/8 20 08 RMSA (SKILLAIR) | - | - | |
| MW-3384009 | Комплект FR+L 100 3/8 50 08 RMSA (SKILLAIR) | - | - | |
| MW-3384010 | Комплект FR+L 100 3/8 5 012 RMSA (SKILLAIR) | - | - | |
| MW-3384011 | Комплект FR+L 100 3/8 20 012 RMSA (SKILLAIR) | - | - | |
| MW-3384012 | Комплект FR+L 100 3/8 50 012 RMSA (SKILLAIR) | - | - | |
| MW-3384107 | Комплект FR+L 100 3/8 5 08 SAC (SKILLAIR) | - | - | |
| MW-3384108 | Комплект FR+L 100 3/8 20 08 SAC (SKILLAIR) | - | - | |
| MW-3384109 | Комплект FR+L 100 3/8 50 08 SAC (SKILLAIR) | - | - | |
| MW-3384110 | Комплект FR+L 100 3/8 5 012 SAC (SKILLAIR) | - | - | |
| MW-3384111 | Комплект FR+L 100 3/8 20 012 SAC (SKILLAIR) | - | - | |
| MW-3384112 | Комплект FR+L 100 3/8 50 012 SAC (SKILLAIR) | - | - | |
| MW-3484007 | Комплект FR+L 200 1/4 5 08 RMSA (SKILLAIR) | - | - | |
| MW-3484008 | Комплект FR+L 200 1/4 20 08 RMSA (SKILLAIR) | - | - | |
| MW-3484009 | Комплект FR+L 200 1/4 50 08 RMSA (SKILLAIR) | - | - | |
| MW-3484010 | Комплект FR+L 200 1/4 5 012 RMSA (SKILLAIR) | - | - | |
| MW-3484011 | Комплект FR+L 200 1/4 20 012 RMSA (SKILLAIR) | - | - | |
| MW-3484012 | Комплект FR+L 200 1/4 50 012 RMSA (SKILLAIR) | - | - | |
| MW-3484107 | Комплект FR+L 200 1/4 5 08 SAC (SKILLAIR) | - | - | |
| MW-3484108 | Комплект FR+L 200 1/4 20 08 SAC (SKILLAIR) | - | - | |
| MW-3484109 | Комплект FR+L 200 1/4 50 08 SAC (SKILLAIR) | - | - | |
| MW-3484110 | Комплект FR+L 200 1/4 5 012 SAC (SKILLAIR) | - | - | |
| MW-3484111 | Комплект FR+L 200 1/4 20 012 SAC (SKILLAIR) | - | - | |
| MW-3484112 | Комплект FR+L 200 1/4 50 012 SAC (SKILLAIR) | - | - | |
| MW-3584007 | Комплект FR+L 200 3/8 5 08 RMSA (SKILLAIR) | - | - | |
| MW-3584008 | Комплект FR+L 200 3/8 20 08 RMSA (SKILLAIR) | - | - | |
| MW-3584009 | Комплект FR+L 200 3/8 50 08 RMSA (SKILLAIR) | - | - | |
| MW-3584010 | Комплект FR+L 200 3/8 5 012 RMSA (SKILLAIR) | - | - | |
| MW-3584011 | Комплект FR+L 200 3/8 20 012 RMSA (SKILLAIR) | - | - | |
| MW-3584012 | Комплект FR+L 200 3/8 50 012 RMSA (SKILLAIR) | - | - | |
| MW-3584107 | Комплект FR+L 200 3/8 5 08 SAC (SKILLAIR) | - | - | |
| MW-3584108 | Комплект FR+L 200 3/8 20 08 SAC (SKILLAIR) | - | - | |
| MW-3584109 | Комплект FR+L 200 3/8 50 08 SAC (SKILLAIR) | - | - | |
| MW-3584110 | Комплект FR+L 200 3/8 5 012 SAC (SKILLAIR) | - | - | |
| MW-3584111 | Комплект FR+L 200 3/8 20 012 SAC (SKILLAIR) | - | - | |
| MW-3584112 | Комплект FR+L 200 3/8 50 012 SAC (SKILLAIR) | - | - | |
| MW-3684005 | Комплект FR+L 200 1/2 20 04 RMSA (SKILLAIR) | - | - | |
| MW-3684007 | Комплект FR+L 200 1/2 5 08 RMSA (SKILLAIR) | - | - | |
| MW-3684008 | Комплект FR+L 200 1/2 20 08 RMSA (SKILLAIR) | - | - | |
| MW-3684009 | Комплект FR+L 200 1/2 50 08 RMSA (SKILLAIR) | - | - | |
| MW-3684010 | Комплект FR+L 200 1/2 5 012 RMSA (SKILLAIR) | - | - | |
| MW-3684011 | Комплект FR+L 200 1/2 20 012 RMSA (SKILLAIR) | - | - | |
| MW-3684012 | Комплект FR+L 200 1/2 50 012 RMSA (SKILLAIR) | - | - | |
| MW-3684019 | Комплект FR+L 200 1/2 5 08 RA (SKILLAIR) | - | - | |
| MW-3684020 | Комплект FR+L 200 1/2 20 08 RA (SKILLAIR) | - | - | |
| MW-3684107 | Комплект FR+L 200 1/2 5 08 SAC (SKILLAIR) | - | - | |
| MW-3684108 | Комплект FR+L 200 1/2 20 08 SAC (SKILLAIR) | - | - | |
| MW-3684109 | Комплект FR+L 200 1/2 50 08 SAC (SKILLAIR) | - | - | |
| MW-3684110 | Комплект FR+L 200 1/2 5 012 SAC (SKILLAIR) | - | - | |
| MW-3684111 | Комплект FR+L 200 1/2 20 012 SAC (SKILLAIR) | - | - | |
| MW-3684112 | Комплект FR+L 200 1/2 50 012 SAC (SKILLAIR) | - | - | |
| MW-4484004 | Комплект FR+L 300 1/2 5 08 RMSA (SKILLAIR) | - | - | |
| MW-4484005 | Комплект FR+L 300 1/2 20 08 RMSA (SKILLAIR) | - | - | |
| MW-4484006 | Комплект FR+L 300 1/2 50 08 RMSA (SKILLAIR) | - | - | |
| MW-4484007 | Комплект FR+L 300 1/2 5 012 RMSA (SKILLAIR) | - | - | |
| MW-4484008 | Комплект FR+L 300 1/2 20 012 RMSA (SKILLAIR) | - | - | |
| MW-4484009 | Комплект FR+L 300 1/2 50 012 RMSA (SKILLAIR) | - | - | |
| MW-4484013 | Комплект FR+L 300 1/2 5 08 RA (SKILLAIR) | - | - | |
| MW-4484014 | Комплект FR+L 300 1/2 20 08 RA (SKILLAIR) | - | - | |
| MW-4484015 | Комплект FR+L 300 1/2 50 08 RA (SKILLAIR) | - | - | |
| MW-4484016 | Комплект FR+L 300 1/2 5 012 RA (SKILLAIR) | - | - | |
| MW-4484017 | Комплект FR+L 300 1/2 20 012 RA (SKILLAIR) | - | - | |
| MW-4484018 | Комплект FR+L 300 1/2 50 012 RA (SKILLAIR) | - | - | |
| MW-4584004 | Комплект FR+L 300 3/4 5 08 RMSA (SKILLAIR) | - | - | |
| MW-4584005 | Комплект FR+L 300 3/4 20 08 RMSA (SKILLAIR) | - | - | |
| MW-4584006 | Комплект FR+L 300 3/4 50 08 RMSA (SKILLAIR) | - | - | |
| MW-4584007 | Комплект FR+L 300 3/4 5 012 RMSA (SKILLAIR) | - | - | |
| MW-4584008 | Комплект FR+L 300 3/4 20 012 RMSA (SKILLAIR) | - | - | |
| MW-4584009 | Комплект FR+L 300 3/4 50 012 RMSA (SKILLAIR) | - | - | |
| MW-4584013 | Комплект FR+L 300 3/4 5 08 RA (SKILLAIR) | - | - | |
| MW-4584014 | Комплект FR+L 300 3/4 20 08 RA (SKILLAIR) | - | - | |
| MW-4584015 | Комплект FR+L 300 3/4 50 08 RA (SKILLAIR) | - | - | |
| MW-4584016 | Комплект FR+L 300 3/4 5 012 RA (SKILLAIR) | - | - | |
| MW-4584017 | Комплект FR+L 300 3/4 20 012 RA (SKILLAIR) | - | - | |
| MW-4584018 | Комплект FR+L 300 3/4 50 012 RA (SKILLAIR) | - | - | |
| MW-4684004 | Комплект FR+L 300 1 5 08 RMSA (SKILLAIR) | - | - | |
| MW-4684005 | Комплект FR+L 300 1 20 08 RMSA (SKILLAIR) | - | - | |
| MW-4684006 | Комплект FR+L 300 1 50 08 RMSA (SKILLAIR) | - | - | |
| MW-4684007 | Комплект FR+L 300 1 5 012 RMSA (SKILLAIR) | - | - | |
| MW-4684008 | Комплект FR+L 300 1 20 012 RMSA (SKILLAIR) | - | - | |
| MW-4684009 | Комплект FR+L 300 1 50 012 RMSA (SKILLAIR) | - | - | |
| MW-4684013 | Комплект FR+L 300 1 5 08 RA (SKILLAIR) | - | - | |
| MW-4684014 | Комплект FR+L 300 1 20 08 RA (SKILLAIR) | - | - | |
| MW-4684015 | Комплект FR+L 300 1 50 08 RA (SKILLAIR) | - | - | |
| MW-4684016 | Комплект FR+L 300 1 5 012 RA (SKILLAIR) | - | - | |
| MW-4684017 | Комплект FR+L 300 1 20 012 RA (SKILLAIR) | - | - | |
| MW-4684018 | Комплект FR+L 300 1 50 012 RA (SKILLAIR) | - | - |
Комплект FR + L серії SKILLAIR® з високим рівнем надійності складається з повітряного фільтра, редукційного клапана та змащувача. Метою комплекту є очищення повітря, що подається компресором, зниження та стабільне підтримання заданого тиску при коливаннях вхідного тиску, а також змащування олійним туманом. Розмір: 100, 200, 300. Вхідний тиск: до 15 бар, залежно від розміру та типу зливу. Ступінь фільтрації: 5 мкм, 20 мкм, 50 мкм. Діапазон вихідного тиску: 0÷8, 0÷12 бар. Підключення: внутрішня різьба BSP 1/4″ ÷ 1″. Злив конденсату: ручний / напівавтоматичний (RMSA), автоматичний (SAC, RA). Робоча температура: до +50°C. Номінальна витрата: від 800 до 4000 л/хв (при вхідному тиску 6 бар Δp = 1 бар), залежно від розміру.
Додаткова інформація
| Максимальна робоча температура [°C] | 50 |
|---|---|
| Стандартна довжина [m] | 1.52, 15, 2, 25, 4 |
