Які рекомендовані розміри шлангів та монтажні кроки для Настроювальний кутовий фітинг 90° PUSH-IN з зовнішньою різьбою, латунь, тип AI 58111 у мастильній системі?

Рекомендовані розміри шлангів та монтажні кроки для Настроювальний кутовий фітинг 90° PUSH-IN з зовнішньою різьбою, латунь, тип AI 58111: Рекомендовані розміри шлангів: - Внутрішній діаметр шланга: підбирати за розмірами PUSH‑IN згідно з типовими номіналами (зазвичай 4, 6, 8, 10 мм для поліаміду). Обирайте діаметр, що щільно входить у фітинг для надійного ущільнення. - Зовнішній діаметр та товщина стінки: відповідно до виробника шланга поліамід (PA), забезпечувати достатню жорсткість при робочому тиску до 150 бар (рідини) / 30 бар (повітря). - Матеріал шланга: рекомендовано поліамід (PA). - Ущільнення: внутрішній о‑ринґ (HNBR) у фітингу для сумісності з мастильними рідинами та температурним діапазоном −30°C…+150°C. Монтажні кроки: 1. Переконатися, що робочий тиск і температура в системі не перевищують 150 бар для рідин і 30 бар для повітря та −30…+150°C. 2. Обрізати шланг поліаміду перпендикулярно, без задирок; зняти фаску за потреби. 3. Перевірити внутрішню чистоту шланга та фітинга, усунути забруднення. 4. Ввести шланг у PUSH‑IN фітинг до тактильної або фіксуючої відмітки, поки він щільно не сяде; підтягнення вручну до положення з характерним клацанням. 5. Перевірити посадку: легке підтягування шланга має бути неможливим; для демонтажу скористатися розблокувальним кільцем фітинга. 6. Загвинтити зовнішню різьбу BSPT/метричну у відповідний порт з використанням відповідної герметизації різі (за потреби PTFE‑стрічка або профільна герметика), не перевищуючи рекомендований крутний момент виробника. 7. Провести пробне випробування під тиском з контролем на витоки та правильну роботу при робочих параметрах. 8. Періодично перевіряти з’єднання на протікання та знос, особливо при екстремальних температурах або коливаннях тиску. Настроювальний кутовий фітинг 90° PUSH-IN з зовнішньою різьбою, латунь, тип AI 58111

Чи сумісний Настроювальний кутовий фітинг 90° PUSH-IN з зовнішньою різьбою, латунь, тип AI 58111 із шлангами з інших матеріалів, крім поліаміду, та які обмеження експлуатації при різних агресивних мастильних середовищах?

Настроювальний кутовий фітинг 90° PUSH-IN з зовнішньою різьбою, латунь, тип AI 58111 сумісний з шлангами з інших матеріалів, крім поліаміду, за умови врахування наступних обмежень і рекомендацій: - Механічна сумісність: PUSH‑IN механізм та конструкція фітинга розраховані на шланги з рекомендованим діаметром і жорсткістю; при застосуванні інших матеріалів слід переконатися, що діаметр, зовнішня жорсткість та кінцеве нарізання/обріз шланга забезпечують герметичне та фіксоване захоплення губками фітинга. М’які або сильно пружні матеріали можуть прослизати або деформуватися — потрібна перевірка на виготовлених зразках. - Хімічна сумісність: корпус — нікельована латунь, ущільнення — O‑ring з HNBR. HNBR має хорошу стійкість до масел і мастил, але може бути чутливий до сильних розчинників, кислот, лугів і деяких агресивних гідравлічних флюїдів. Латунь у контакті з деякими агресивними середовищами (наприклад, аміак, сильні кислоти, морська вода при відсутності захисту) може кородувати або зазнати міжкристалітної корозії. - Температурні обмеження: робочий діапазон −30°C … +150°C. Для матеріалів шлангів та мастил, що працюють поза цим діапазоном, герметичність і міцність фітинга не гарантовані. - Тиск: максимум 150 бар для рідин (30 бар для повітря). При використанні шлангів з іншим матеріалом переконайтеся, що шланг і з’єднання витримують ці тискeові умови, особливо при імпульсних навантаженнях. Рекомендація: перед серійним застосуванням провести тест сумісності (гідростатичний тиск, температурні цикли, хімстійкість) з конкретним матеріалом шланга та мастильним середовищем. Якщо середовище агресивне (агресивні розчинники, сильні кислоти/лужі, морська вода), розглянути альтернативні матеріали ущільнень або корпусу.

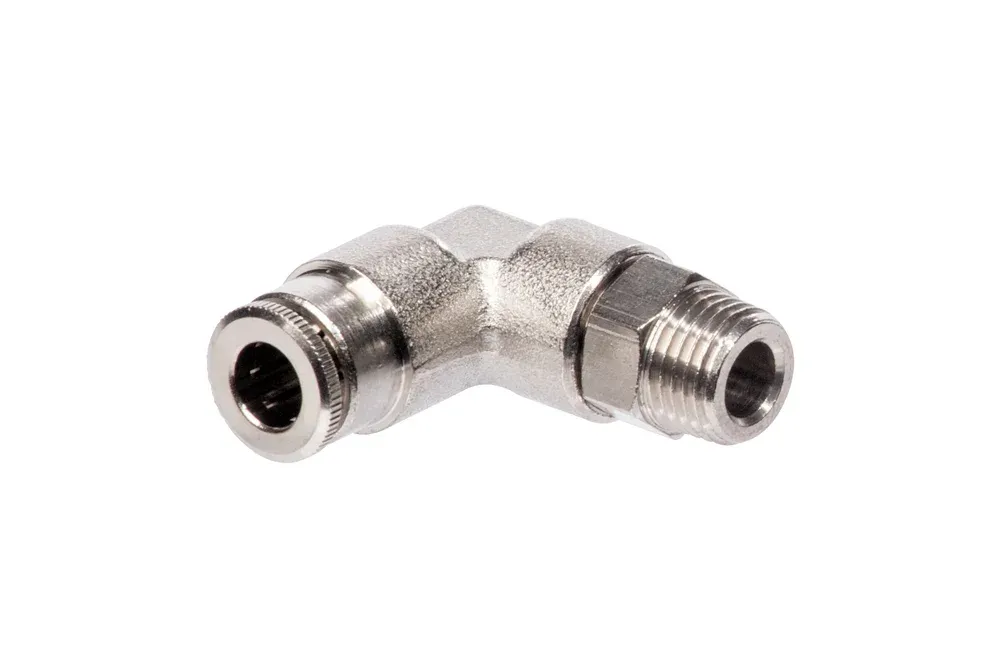

Регульований кутовий фітинг 90° PUSH-IN із зовнішньою різьбою, латунь, тип AI 58111

Усі продукти, Шланги для мастила та наконечники шлангів/

Додаткова інформація

Матеріал	B – латунь (бронза)
Стандартна довжина [m]	2

Кутовий 90° регульований фітинг PUSH-IN для шланга із зовнішньою різьбою BSPT або метричною. Призначений для застосування в системах змащування. Рекомендований матеріал приєднуваних шлангів — поліамід. Матеріал корпусу: нікельована латунь. Матеріал ущільнення: o-ring (HNBR). Робоча температура: від -30°C до +150°C. Максимальний робочий тиск: 150 bar (для рідин), 30 bar (для повітря).

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
AI-58111-04-02	Кутовий регульований фітинг PUSH-IN, шланг 4 мм, зовнішня різьба BSPT 1/8"	-	150	В наявності	Запит
AI-58111-04-M10	Кутовий поворотний фітинг PUSH-IN, шланг 4 мм, зовнішня різьба M10x1 конічна	-	150	В наявності	Запит
AI-58111-04-M6	Кутовий регульований фітинг PUSH-IN, шланг 4 мм, зовнішня різьба M6x1 конічна	-	150	В наявності	Запит
AI-58111-04-M8	Кутовий регульований фітинг PUSH-IN для шланга 4 мм, зовнішня різьба M8x1 конічна	-	150	В наявності	Запит
AI-58111-06-02	Кутовий поворотний фітинг PUSH-IN, шланг 6 мм, зовнішня різьба BSPT 1/8"	-	150	В наявності	Запит
AI-58111-06-M10	Кутовий поворотний фітинг PUSH-IN, шланг 6 мм, зовнішня різьба M10x1 конічна	-	150	В наявності	Запит
AI-58111-06-M6	Кутовий поворотний фітинг PUSH-IN, шланг 6 мм, зовнішня різьба M6x1 конічна	-	150	В наявності	Запит
AI-58111-06-M8	Кутовий регульований фітинг PUSH-IN, шланг 6 мм, зовнішня різьба M8x1 конічна	-	150	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Кутовий 90° регульований фітинг PUSH-IN для шланга із зовнішньою різьбою BSPT або метричною. Призначений для застосування в системах змащування. Рекомендований матеріал приєднуваних шлангів — поліамід. Матеріал корпусу: нікельована латунь. Матеріал ущільнення: o-ring (HNBR). Робоча температура: від -30°C до +150°C. Максимальний робочий тиск: 150 bar (для рідин), 30 bar (для повітря).

Додаткова інформація

Матеріал	B – латунь (бронза)
Стандартна довжина [m]	2

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
