Які розміри D1, D2, D3 потрібні для Затискна втулка, сталь AISI 316, тип L при внутрішньому діаметрі шланга Dw і зовнішньому Dz, щоб довжина L не перевищувала Lk?

Затискна втулка, сталь AISI 316, тип L Format Щоб довжина тулії L не перевищувала довжину хвоста кінцівки Lk, розміри D1, D2, D3 підбираються за такими правилами: - D2 (внутрішній діаметр) ≈ Dw + допуск на обтиск (0,2–0,5 мм) — забезпечує щільне обтиснення без прорізання армування. Рекомендація: D2 = Dw + 0,3 мм. - D1 (зовнішній діаметр) = D2 + 2·товщина стінки тулії. Типова товщина стінки для AISI 316 у таких втулках 1,2–1,6 мм. Якщо потрібно мінімізувати L, обрати тонку стінку 1,2 мм: D1 = D2 + 2,4 мм. Для більшої міцності взяти 1,6 мм: D1 = D2 + 3,2 мм. - D3 (діаметр замка) залежить від конструкції замка та Dz: D3 ≈ Dz + зазор на посадку замка (0,5–1,0 мм). Рекомендація: D3 = Dz + 0,8 мм. Приклад (якщо Dw = 20,0 мм, Dz = 26,0 мм, Lk обмежує L): - D2 = 20,3 мм - D1 (товщина 1,2 мм) = 22,7 мм - D3 = 26,8 мм Підсумок: D2 = Dw + 0,3 мм; D1 = D2 + 2·t (t = 1,2–1,6 мм, рекомендовано 1,2 мм для мінімальної L); D3 = Dz + 0,8 мм.

Які допуски на виготовлення має Затискна втулка, сталь AISI 316, тип L при заданих D1, D2, D3?

Допуски на виготовлення Затискна втулка, сталь AISI 316, тип L при заданих D1, D2, D3 мають бути визначені так, щоб забезпечити сумісність із шлангом (внутрішній діаметр Dw і зовнішній Dz), герметичність обтискання та надійність замка. Рекомендовані базові допуски: - D1 (зовнішній діаметр) — H11: +0,0 / −0,25 мм для стандартних розмірів; для критичних посадок можна використовувати H9: +0,0 / −0,15 мм. - D2 (внутрішній діаметр) — h11: 0 / +0,25 мм; для більш щільного прилягання h10: 0 / +0,15 мм. - D3 (діаметр замка) — ±0,1 мм (точність для сумісності замкового елемента); при підвищених вимогах до натягу замка ±0,05 мм. Інші вказівки: - Довжина L — допуск ±0,5 мм, але не перевищувати Lk; при критичній посадці ±0,2 мм. - Шорсткість поверхні внутрішньої чаші для герметичного обтискання Ra 1.6–3.2 μm. - Технологічні припуски на деформацію під пресування: передбачити компенсацію 1–3 % у конструкції, залежно від товщини стінки. - Точність перпендикулярності торців і осьової симетрії — не гірше 0,2 мм на довжині L. - Термічна обробка/пасивація AISI 316 після обробки за потреби для корозійної стійкості. Зауваження: остаточні допуски слід узгоджувати з технічними вимогами замовника, розмірами шланга (Dw, Dz), типом пресувальної оснастки та умовами експлуатації.

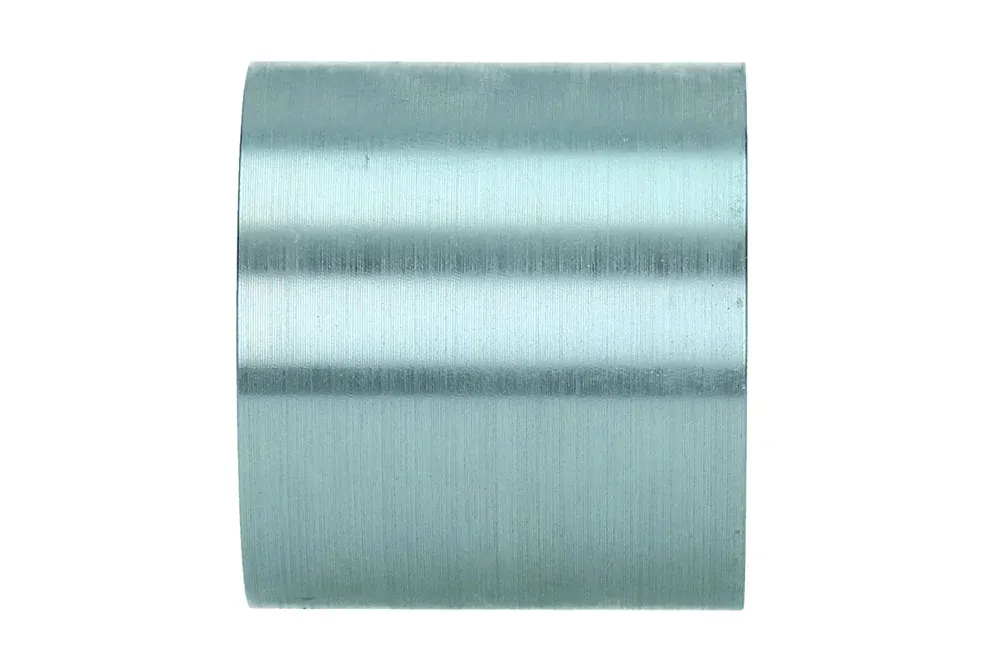

Затискна втулка, сталь AISI 316, тип L

Затискачі та обжимні кільця для фітингів та шлангів, Усі продукти/

Додаткова інформація

Матеріал	нержавіюча сталь
Стандартна довжина [m]	2

Тулія типу L призначена для обтискання кінцівки типу гідравлічного (кінцівки як для шлангів високого тиску типу Z) у промислових шлангах (гумових і пластикових з текстильним армуванням, можливо зі спіральним підсиленням – шланги всмоктувально-нагнітальні). Тулію слід підбирати, враховуючи внутрішній діаметр Dw і зовнішній діаметр Dz шланга. Довжина тулії L не повинна перевищувати довжину хвоста кінцівки Lk. Діаметр D1 [мм] – зовнішній діаметр. Діаметр D2 [мм] – внутрішній діаметр. Діаметр D3 [мм] – діаметр замка. Матеріал: сталь AISI 316.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
TI-L-15-04-SS316	Втулка тип L 15 мм x 1/4", AISI 316L	6	-	В наявності	Запит
TI-L-17-05-SS316	Втулка тип L 17 мм x 5/16", AISI 316L	8	-	В наявності	Запит
TI-L-22-08-SS316	Втулка тип L 22 мм x 1/2", AISI 316L	12	-	В наявності	Запит
TI-L-24-08-SS316	Втулка тип L 24 мм x 1/2", AISI 316L	12	-	В наявності	Запит
TI-L-28-10-SS316	Втулка тип L 28 мм x 5/8", AISI 316L	16	-	В наявності	Запит
TI-L-30-10-SS316	Втулка тип L 30 мм x 5/8", AISI 316L	16	-	В наявності	Запит
TI-L-30-12-SS316	Втулка тип L 30 мм x 3/4", AISI 316L	20	-	В наявності	Запит
TI-L-33-12-SS316	Втулка тип L 33 мм x 3/4", AISI 316L	20	-	В наявності	Запит
TI-L-37-16-SS316	Втулка тип L 37 мм x 1", AISI 316L	25	-	В наявності	Запит
TI-L-39-16-SS316	Втулка тип L 39 мм x 1", AISI 316L	25	-	В наявності	Запит
TI-L-45-20-SS316	Error: Error from your provider OpenAI with gpt-4o: 503 - 500 Execution id: 368dd04a-5bd4-4cdf-99f0-820904389ad6 Message: An unknown error occurred whilst calling the service. Please try again	32	-	В наявності	Запит
TI-L-48-20-SS316	Втулка тип L 48 мм x 1.1/4", AISI 316L	32	-	В наявності	Запит
TI-L-52-24-SS316	Втулка тип L 52 мм x 1.1/2", AISI 316L	38	-	В наявності	Запит
TI-L-54-24-SS316	Втулка тип L 54 мм x 1.1/2", AISI 316L	38	-	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Тулія типу L призначена для обтискання кінцівки типу гідравлічного (кінцівки як для шлангів високого тиску типу Z) у промислових шлангах (гумових і пластикових з текстильним армуванням, можливо зі спіральним підсиленням – шланги всмоктувально-нагнітальні). Тулію слід підбирати, враховуючи внутрішній діаметр Dw і зовнішній діаметр Dz шланга. Довжина тулії L не повинна перевищувати довжину хвоста кінцівки Lk. Діаметр D1 [мм] – зовнішній діаметр. Діаметр D2 [мм] – внутрішній діаметр. Діаметр D3 [мм] – діаметр замка. Матеріал: сталь AISI 316.

Додаткова інформація

Матеріал	нержавіюча сталь
Стандартна довжина [m]	2

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
