Які рекомендовані методи монтажу для Блок підключення (адаптер), сталь, тип PFXPL, щоб забезпечити герметичність при тиску до 315 бар?

Рекомендовані методи монтажу для Блок підключення (адаптер), сталь, тип PFXPL, щоб забезпечити герметичність при тиску до 315 бар: 1. Підготовка поверхонь - Очистити плитові та різьбові поверхні від бруду, масла та задирок. - Перевірити плоскість плитових з'єднань NG6; забезпечити допуски відповідно до монтажних креслень. 2. Різьбові з'єднання - Використовувати ущільнювальні стрічки/нарізні пасти, сумісні з гідравлічними маслами (наприклад, PTFE-паста для високого тиску). Накладати акуратно, уникаючи потрапляння в порожнину системи. - Затягувати відповідно до рекомендованих моментів для розмірів BSP (1/2", 3/8", 1/4") або до значень, вказаних виробником фітингів, застосовуючи динамометричний ключ. 3. Плитові з'єднання NG6 - Використовувати рекомендовані ущільнювачі (плоскі прокладки або кільця для плитових з'єднань NG6), сумісні з робочим середовищем та температурним діапазоном. - Розподілити затягування болтів попарно та рівномірно, контролюючи момент для запобігання деформації плити. 4. Загальні вимоги - Використовувати фітинги та рукави, сертифіковані для 315 бар та витрати 40 л/хв. - Забезпечити правильну орієнтацію та підтримку трубопроводів/шлангів, щоб уникнути вигинів і зусиль на адаптері. - Провести гідравлічне випробування при повільному підвищенні тиску до 1,1× робочого (але не більше допустимого), контролюючи наявність протікань. - Регулярно перевіряти стан уплотнень та моментів затягування під час експлуатації, особливо після перших годин роботи та після циклів температур. 5. Температурні та матеріалознавчі зауваження - Враховувати робочий діапазон середовища -20°C до +80°C при виборі ущільнювачів. - Установка в оточенні до +50°C; уникати контакту з корозійними середовищами або застосувати захисне покриття для сталі. Дотримання вищезазначених методів забезпечить герметичність Блок підключення (адаптер), сталь, тип PFXPL при тиску до 315 бар.

Які рекомендації щодо перевірки сумісності різьбових з'єднань та плитових NG6 для Блок підключення (адаптер), сталь, тип PFXPL перед експлуатацією?

Рекомендації щодо перевірки сумісності різьбових з'єднань та плитових NG6 для Блок підключення (адаптер), сталь, тип PFXPL перед експлуатацією: 1. Перевірка відповідності різьб: - Переконайтеся, що внутрішні різьби на ПФХПЛ: P і T — 1/2" BSP, A і B — 3/8" BSP, G — 1/4" BSP відповідають зовнішнім різьбам приєднуваних шлангів/манометрів за типом (BSP) та розміром. - Використайте калібри або інструмент для калібрування різьби BSP для перевірки профілю й кроку різьби. 2. Перевірка плитових з’єднань NG6: - Переконайтесь, що монтажні поверхні плити та отворів NG6 відповідають стандарту (розміри, розташування болтів, ущільнювальні канавки). - Перевірте відсутність задирок, деформацій або забруднень, що перешкоджають щільному приляганню. 3. Ущільнення та матеріали: - Використовуйте рекомендовані ущільнювачі/кільця, сумісні зі стальними контактами та робочою рідиною (гідравлічна олива). - Переконайтесь, що матеріали ущільнень витримують робочу температуру від -20°C до +80°C. 4. Механічна сумісність і монтаж: - Перевірте доступність та правильність напрямку портів P, T, A, B, G перед приєднанням. - Забезпечте правильний момент затягування для BSP різьб (використовуйте динамометричний ключ) щоб уникнути зрізу різьби або ушкодження ущільнень. 5. Тиск і витрата: - Переконайтесь, що всі компоненти в системі розраховані на макс. робочий тиск 315 бар і пропускну здатність ≥ 40 л/хв. - Після приєднання проведіть гідростатичне/функціональне випробування при поступовому підвищенні тиску до робочого значення з контролем на витоки. 6. Оточення та експлуатація: - Перевірте, що експлуатаційні умови (оточення від -20°C до +50°C) відповідають вимогам матеріалів шлангів та фітингів. - Забороняється використовувати пристрій при температурах або агресивних середовищах, несумісних з матеріалами. 7. Візуальний і документальний контроль: - Огляньте поверхні на наявність дефектів, корозії, тріщин. - Перевірте сертифікацію і маркування відповідності BSP та NG6, інструкції виробника та попередні протоколи випробувань. Дотримуючись цих кроків, ви зменшите ризик витоків, механічних ушкоджень і забезпечите безпечну експлуатацію Блок підключення (адаптер), сталь, тип PFXPL.

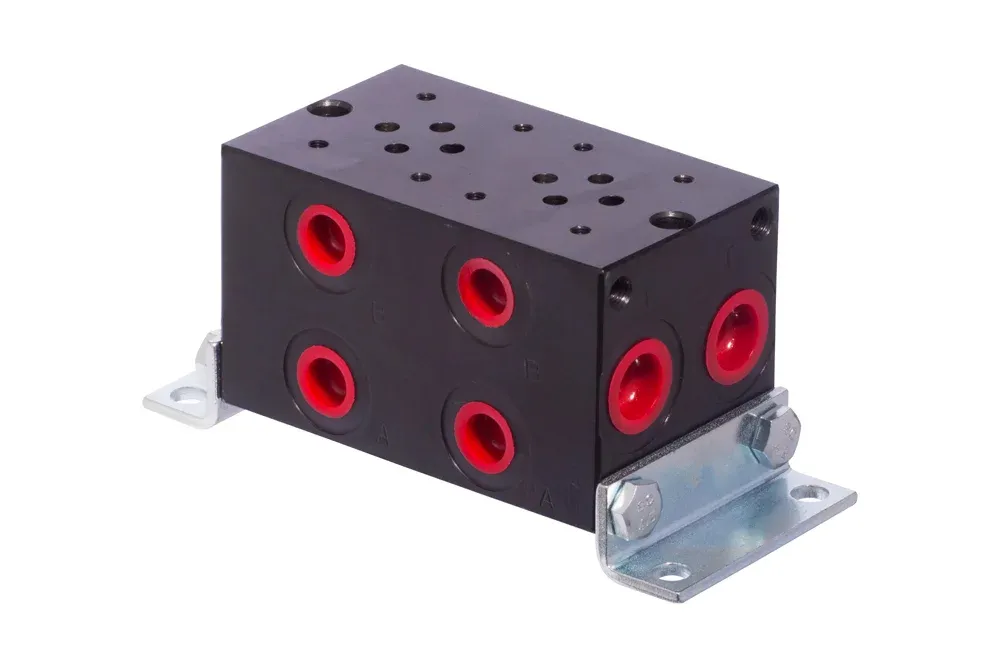

Блок підключення (адаптер), сталь, тип PFXPL

Клапани та пластинчасті адаптери, Усі продукти/

Додаткова інформація

Матеріал	CS – сталь (чавун)

Блок підключення (адаптер) призначений для з’єднання гідравлічних шлангів з клапанами (розподільниками) плитового типу. Оснащений плитовими з’єднаннями NG6 і різьбовими з’єднаннями: для насоса (P) – внутрішня різьба 1/2″ BSP, для резервуара (T) – внутрішня різьба 1/2″ BSP, для споживача (A і B) – внутрішня різьба 3/8″ BSP і манометричне (G) – внутрішня різьба 1/4″ BSP. Матеріал: сталь. Максимальний робочий тиск: 315 бар. Пропускна здатність: 40 л/хв. Робоча температура: від -20°C до +80°C (середовище), від -20°C до +50°C (оточення).

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
TL-PNG6-PF2PL	Блок 2 x NG6, 4 x 1/2" BSP, 4 x 3/8" BSP	-	315	В наявності	Запит
TL-PNG6-PF3PL	Блок 3 x NG6, 4 x 1/2" BSP, 6 x 3/8" BSP	-	315	В наявності	Запит
TL-PNG6-PF4PL	Блок 4 x NG6, 4 x 1/2" BSP, 8 x 3/8" BSP	-	315	В наявності	Запит
TL-PNG6-PF5PL	Блок 5 x NG6, 4 x 1/2" BSP, 10 x 3/8" BSP	-	315	В наявності	Запит
TL-PNG6-PF6PL	Блок 6 x NG6, 4 x 1/2" BSP, 12 x 3/8" BSP	-	315	В наявності	Запит
TL-PNG6-PF7PL	Блок 7 x NG6, 4 x 1/2" BSP, 14 x 3/8" BSP	-	315	В наявності	Запит
TL-PNG6-PF8PL	Блок 8 x NG6, 4 x 1/2" BSP, 16 x 3/8" BSP	-	315	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Блок підключення (адаптер) призначений для з’єднання гідравлічних шлангів з клапанами (розподільниками) плитового типу. Оснащений плитовими з’єднаннями NG6 і різьбовими з’єднаннями: для насоса (P) – внутрішня різьба 1/2″ BSP, для резервуара (T) – внутрішня різьба 1/2″ BSP, для споживача (A і B) – внутрішня різьба 3/8″ BSP і манометричне (G) – внутрішня різьба 1/4″ BSP. Матеріал: сталь. Максимальний робочий тиск: 315 бар. Пропускна здатність: 40 л/хв. Робоча температура: від -20°C до +80°C (середовище), від -20°C до +50°C (оточення).

Додаткова інформація

Матеріал	CS – сталь (чавун)

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
