Які рекомендовані інструкції щодо експлуатації та технічного обслуговування Гідравлічного швидкороз'ємного з'єднання з клапаном і елімінаційним пристроєм, штекера з внутрішньою різьбою BSP, з нержавіючої сталі, TEMA STANDARD, щоб забезпечити безпеку при роботі до 300 бар і при пульсуючих навантаженнях?

Гідравлічне швидкороз'ємне з'єднання з клапаном і елімінаційним пристроєм, штекер з внутрішньою різьбою BSP, з нержавіючої сталі, TEMA STANDARD — рекомендовані інструкції щодо експлуатації та технічного обслуговування: 1. Загальні заходи безпеки - Перед роботою переконатись у відсутності тиску в системі; скинути залишковий тиск. - Використовувати засоби індивідуального захисту (окуляри, рукавиці, захисний одяг). - Не перевищувати робочий тиск, вказаний для конкретного діаметра; при пульсуючих навантаженнях знизити максимально допустимий тиск на 50% від номіналу. 2. Монтаж і підключення - Переконатись у сумісності різьби BSP та правильності ущільнень (вітон). - Загвинчувати без перекосів, дотримуючись моментів затягування виробника. - Забезпечити правильну підтримку трубопроводів, щоб уникнути поперечних навантажень на з’єднання. 3. Експлуатація при пульсуючих навантаженнях - Для імпульсного тиску застосовувати робочий тиск не більше 50% від стандартного (коефіцієнт безпеки 4:1 має зберігатися). - Моніторити вібрації і частоту пульсацій; при підвищеній втомі матеріалу розглянути більш часті огляди або заміну компонентів. 4. Технічне обслуговування - Регулярно оглядати поверхні на корозію, тріщини, знос ущільнень та клапанів (рекомендується інтервал огляду залежно від умов, не рідше разу на 3–6 міс.). - Періодично очищати фільтрацію системи від абразивних частинок, які пришвидшують знос. - Замінювати ущільнення (вітон) при виявленні деградації або через рекомендований виробником термін служби. - Перевіряти роботу елімінаційного пристрою і клапана на герметичність та плавність ходу; при затримках або протіканні — ремонт або заміна. 5. Умови середовища та матеріал - Використовувати тільки сумісні робочі середовища (гідравлічне масло, вода, пари, палива, гази, хімікати) відповідно до сумісності AISI 316 та вітону. - Дотримуватись температурного діапазону від -20°C до +200°C. 6. Тестування і валідація - Після монтажу виконати тискоспробу на безпечну величину перед введенням у експлуатацію. - Для критичних застосувань проводити періодичні випробування на герметичність і стійкість до імпульсного навантаження. 7. Документація і маркування - Зберігати записи по інспекціям, тестам і замінам компонентів. - Маркувати з’єднання інформацією про максимальний допустимий тиск для даного застосування з урахуванням зниження при пульсаціях. Дотримання цих інструкцій забезпечить безпечну роботу Гідравлічне швидкороз'ємне з'єднання з клапаном і елімінаційним пристроєм, штекер з внутрішньою різьбою BSP, з нержавіючої сталі, TEMA STANDARD до 300 бар у статичному режимі та з урахуванням зниження тиску при пульсуючих навантаженнях.

Які випробування на витривалість та пульсаційну стійкість потрібно проводити для Гідравлічного швидкороз'ємного з'єднання з клапаном і елімінаційним пристроєм, штекер з внутрішньою різьбою BSP, з нержавіючої сталі, TEMA STANDARD, щоб гарантувати роботу до 300 бар?

Гідравлічне швидкороз'ємне з'єднання з клапаном і елімінаційним пристроєм, штекер з внутрішньою різьбою BSP, з нержавіючої сталі, TEMA STANDARD — рекомендовані випробування для гарантії роботи до 300 бар: 1. Гідростатичне випробування: - Статичний тиск = 1.5 × робочий (мінімум) або згідно коефіцієнта безпеки 4:1 для перевірки міцності матеріалу; для сертифікації рекомендується 1.5–2 × 300 бар з контролем деформації та протікання (наприклад 450–600 бар) протягом 10–30 хв. 2. Імпульсне (циклічне) випробування на витривалість: - Амплітуда: робочий тиск з урахуванням зниження для імпульсу (вказано: максимальний робочий тиск для імпульсного режиму зменшити на 50% → імпульсний П робочий = 150 бар). - Кількість циклів: мінімум 1×10^5 циклів при зміні тиску від 0 до 150 бар або від мінімального до максимального імпульсного тиску; при критичних застосуваннях — 2×10^6 циклів. - Частота: типово 1–2 Гц (корегувати під реальні умови), контроль витоків та змінних характеристик клапана. 3. Випробування на пульсаційну стійкість (фазова/гармонічна оцінка): - Стробоскопічні/динамічні тести при частотах імпульсу для виявлення резонансів, контроль перенапруг та втоми матеріалу, вимір вібрацій та підвищення температури в ключових вузлах. 4. Тест ущільнення та тепловий цикл: - Перевірка герметичності при робочих температурах від -20°C до +200°C, кілька циклів охолодження/нагріву з контролем витоків, особливо для вітон-ущільнень. 5. Корозійні та матеріалознавчі випробування: - Сольовий розпил, сумісність з робочими середовищами (гідравлічне масло, вода, пара, паливо, гази, хімікати) для AISI 316. 6. Використання контрольних показників: - Контроль потоку при падінні тиску 3 бар, функціональна перевірка клапану та елімінаційного пристрою після циклів. Усі випробування проводити з документованими критеріями прийнятності (відсутність пластичної деформації, витоків, відмови клапана) згідно відповідних стандартів і протоколів випробувань.

Гідравлічне швидкороз’ємне з’єднання з клапаном і елімінаційним пристроєм, штекер з внутрішньою різьбою BSP, з нержавіючої сталі, TEMA STANDARD

Гідравлічні швидкороз'ємні з'єднання, Усі продукти/

Додаткова інформація

Матеріал	нержавіюча сталь

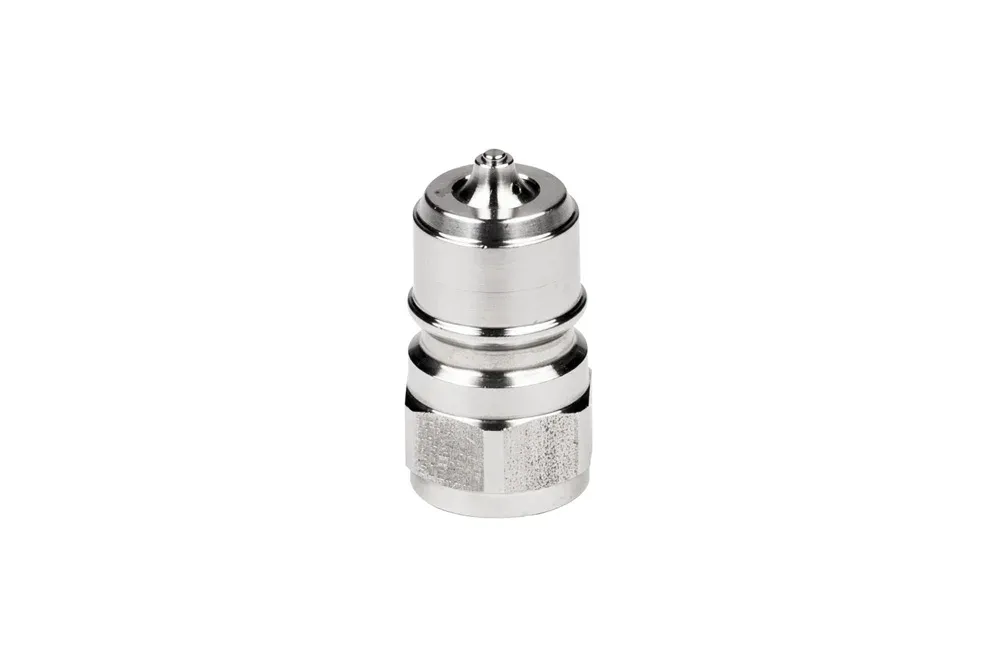

Штекер швидкороз’ємного з’єднання TEMA STANDARD (NORDIC RANGE) з відсічним клапаном та елімінаційним пристроєм, а також з внутрішнім різьбленням BSP. Призначений для важких умов експлуатації. Для імпульсного тиску максимальний робочий тиск слід знизити на 50%. Застосування: гідравліка (гідравлічне масло), промисловість (вода, пара, палива та масла, гази та хімікати). Матеріал: нержавіюча сталь AISI 316. Робочий тиск: до 300 бар (залежно від діаметра). Коефіцієнт безпеки 4:1. Ущільнення: вітон. Робоча температура: від -20°C до +200°C. Потік вказано для падіння тиску 3 бари.

Список варіантів продукту

Номер артикулу	Назва варіанту продукту	Номінальний внутрішній діаметр	Робочий тиск [бар]
TA-H-10021RFV	Штекер SS з внутрішньою різьбою 1" BSP, ущільнення Viton, з клапаном	-	250
TA-H-10021RV	Штекер SS з внутрішньою різьбою 1" BSP, ущільнення Viton, з клапаном	-	250
TA-H-3821RV	Штекер SS з внутрішньою різьбою 3/8" BSP, ущільнення Viton, з клапаном та елімінацією.	-	300
TA-H-5021RFV	Штекер SS з внутрішньою різьбою 1/2" BSP, ущільнення Viton, з клапаном	-	300
TA-H-5021RV	Штекер SS з внутрішньою різьбою 1/2" BSP, ущільнення Viton, з клапаном	-	300
TA-H-7521RFV	Штекер SS з внутрішньою різьбою 3/4" BSP, ущільнення Viton, з клапаном	-	250
TA-H-7521RV	Штекер SS з внутрішньою різьбою 3/4" BSP, ущільнення Viton, з клапаном	-	250

Штекер швидкороз’ємного з’єднання TEMA STANDARD (NORDIC RANGE) з відсічним клапаном та елімінаційним пристроєм, а також з внутрішнім різьбленням BSP. Призначений для важких умов експлуатації. Для імпульсного тиску максимальний робочий тиск слід знизити на 50%. Застосування: гідравліка (гідравлічне масло), промисловість (вода, пара, палива та масла, гази та хімікати). Матеріал: нержавіюча сталь AISI 316. Робочий тиск: до 300 бар (залежно від діаметра). Коефіцієнт безпеки 4:1. Ущільнення: вітон. Робоча температура: від -20°C до +200°C. Потік вказано для падіння тиску 3 бари.

Додаткова інформація

Матеріал	нержавіюча сталь
