Які робочі тиск та сумісні розміри шлангів для Кінцівка з метричною зовнішньою різьбою, конус 60°, вуглецева сталь, тип SA?

Кінцівка з метричною зовнішньою різьбою, конус 60°, вуглецева сталь, тип SA — призначена для низького тиску. Робочий тиск залежить від конкретного діаметра шланга та конструкції, але для типових гумових та пластикових невідновлених шлангів з текстильним армуванням і зовнішнім сталевим обплетенням зазвичай становить до 10–16 бар. Сумісні розміри шлангів відповідають метричним умовним діаметрам наконечника; поширені розміри для цього типу кінцівки: M10, M12, M14, M16, M18, M20, M22 і M24 (відповідні внутрішні діаметри шлангів приблизно 4–16 мм залежно від конкретного позначення). Для точного підбору необхідно звірити умовний прохід і внутрішній діаметр шланга з технічними характеристиками виробника та врахувати робочий тиск і тип армування шланга.

Які матеріали ущільнювача та способи монтажу рекомендовані для Кінцівка з метричною зовнішньою різьбою, конус 60°, вуглецева сталь, тип SA?

Кінцівка з метричною зовнішньою різьбою, конус 60°, вуглецева сталь, тип SA Рекомендовані матеріали ущільнювача: - М'які металеві кільця (мідь, латунь) — для надійного металометалевого ущільнення на конусі 60° при середніх температурах і тисках. - Прокладки з пароніту або графітованого пароніту — для пом'якшення нерівностей поверхонь і запобігання течі в низькотемпературних або корозійних середовищах. - Тефлонова (PTFE) стрічка або прокладки — якщо потрібна хімічна стійкість і мінімальна адсорбція, при відсутності високих механічних навантажень. - Еластичні ущільнювачі з NBR (нітрил) або EPDM — для гнучких гумових і пластикових шлангів при низьких тисках, де допускається деформаційне ущільнення (перевірити сумісність з робочою рідиною). Рекомендовані способи монтажу: - Забезпечити чистоту і відсутність фасок/забруднень на конусних поверхнях; попередньо перевірити цілісність різьби. - Встановити відповідний металевий кільце/прокладку точно по конусу; при використанні еластичних ущільнювачів — вирівняти по сідлу. - Затягувати різьбовий з'єднувач доти, поки конус не сяде щільно; використовувати динамометричний ключ відповідно до рекомендованого моменту для типорозміру, уникати пересмикування. - При застосуванні PTFE або рідких ущільнювачів — наносити рівномірно, уникати потрапляння в робочий просвіт шланга. - Після монтажу провести випробування на тиск при робочих умовах, перевірити відсутність течі та при необхідності підтягнути з невеликим кроком. Примітка: для довговічності у разі агресивних середовищ або високих температур розглянути альтернативні матеріали ущільнення та покриття деталей.

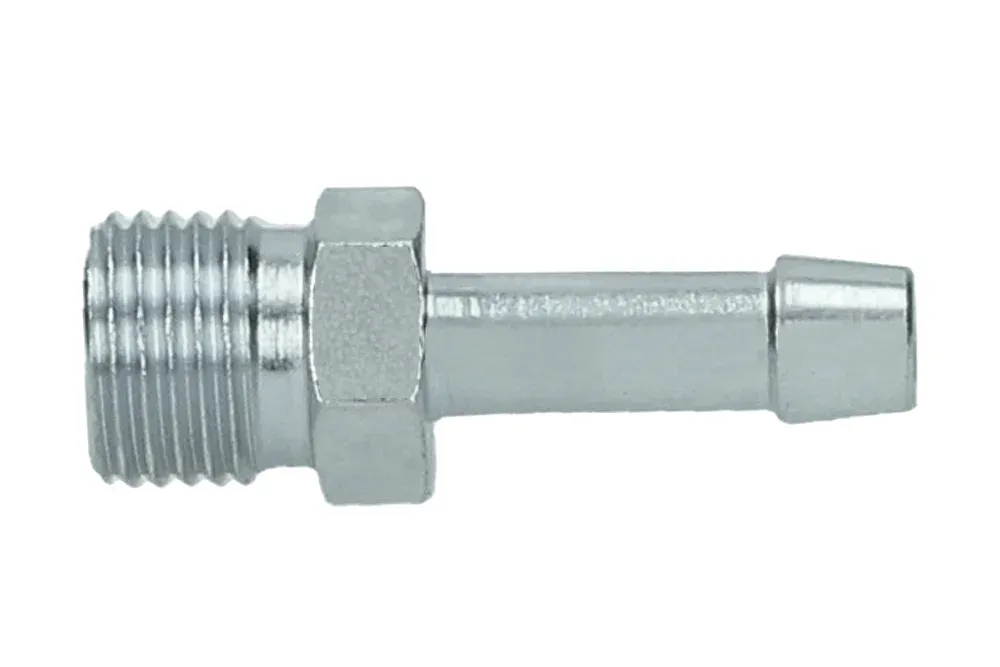

Кінцівка з метричною зовнішньою різьбою, конус 60°, вуглецева сталь, тип SA

Усі продукти, Фітинги та адаптери низького тиску/

Додаткова інформація

Матеріал	CS – сталь (чавун)

Кінцівка типу SA з зовнішньою метричною різьбою, ущільнення конус 60°, призначена для шлангів низького тиску гумових і пластикових невідновлених і з текстильним армуванням, із зовнішнім сталевим обплетенням. Широко використовується в гнучких трубопроводах для сантехнічної арматури, паливних систем, повітряних установок тощо. Матеріал: вуглецева сталь, оцинкована.

Список варіантів продукту

Номер артикулу	Назва варіанту продукту	Номінальний внутрішній діаметр	Робочий тиск [бар]
EC-110005	Кінцівка SA GZ M10x1, конус 60°, (шланг 5,5 мм)	5	30
EC-110006	Кінцівка SA GZ M12x1,5, конус 60°, (шланг 5,5 мм)	6	30
EC-110008	Кінцівка SA GZ M14x1,5, конус 60°, (шланг 7,5 мм)	8	30
EC-110010	Кінцівка SA GZ M16x1,5, конус 60°, (шланг 9 мм)	10	30
EC-110012	Кінцівка SA GZ M18x1,5, конус 60°, (шланг 11,5 мм)	12	30

Кінцівка типу SA з зовнішньою метричною різьбою, ущільнення конус 60°, призначена для шлангів низького тиску гумових і пластикових невідновлених і з текстильним армуванням, із зовнішнім сталевим обплетенням. Широко використовується в гнучких трубопроводах для сантехнічної арматури, паливних систем, повітряних установок тощо. Матеріал: вуглецева сталь, оцинкована.

Додаткова інформація

Матеріал	CS – сталь (чавун)
