Як правильно монтувати Кінцівку з зовнішньою різьбою NPT, вуглецева сталь, тип CNP на гумовий або пластиковий шланг з використанням стрічок, хомутів або втулок CNFL?

Кінцівка з зовнішньою різьбою NPT, вуглецева сталь, тип CNP 1. Підготовка шланга: відріжте кінець шланга перпендикулярно, очистіть від заусенців та забезпечте відсутність бруду й олії. За потреби знежирте поверхню. 2. Підберіть кріплення: виберіть стрічку, хомут або втулку CNFL відповідного діаметра під зовнішній діаметр шланга. Втулка CNFL забезпечує найнадійніше ущільнення для високого тиску. 3. Монтаж втулки (якщо використовується CNFL): вставте втулку всередину шланга до упору, забезпечивши рівномірне положення. Хвіст кінцівки повинен увійти в шланг до контакту з втулкою. 4. Надягання кінцівки: злегка змастіть хвіст тонким шаром мастила (сумісного з матеріалом шланга) для полегшення монтажу. Обережно вставте хвіст кінцівки в шланг до упору, контролюючи положення втулки всередині. 5. Фіксація стрічкою/хомутом: помістіть хомут або стрічку над місцем з’єднання, близько до основи хвоста кінцівки. Натягніть рівномірно, забезпечуючи щільне обхоплення шланга без деформації. Для хомутів — затягуйте ключем до рекомендованого момента; для стрічок — рівномірно закрутіть і зафіксуйте. 6. Контроль якості: перевірте, щоб шланг не вислизав і не мав складок. Проведіть випробування під робочим тиском (за нормами) для перевірки герметичності та відсутності протікань. 7. Додаткові рекомендації: для агресивних середовищ або вібраційних навантажень використовуйте втулку CNFL і додатковий хомут; уникайте надмірного затягування, яке може пошкодити шланг.

Які рекомендовані розміри та типи хомутів або втулок CNFL для надійного кріплення Кінцівки з зовнішньою різьбою NPT, вуглецева сталь, тип CNP до різних діаметрів гумових і пластикових шлангів?

Кінцівка з зовнішньою різьбою NPT, вуглецева сталь, тип CNP Рекомендовані хомути/втулки CNFL для надійного кріплення до різних діаметрів гумових і пластикових шлангів: - 6–8 мм (1/4"–5/16"): тонкі CNFL обтискні втулки або мікрохомути з нержавіючої сталі, ширина 8–10 мм, затягування 4–6 мм; забезпечують щільне герметичне прилягання до «хвоста». - 9–12 мм (3/8"–1/2"): стандартні CNFL обтискні втулки або дволапчасті хомути, ширина 10–12 мм, затягування 6–8 мм; для промислових гумових шлангів рекомендовані втулки зі скосом під конус «хвоста». - 13–16 мм (5/8"–3/4"): посилені CNFL обтискні втулки або сталеві хомути з широкою стрічкою 12–16 мм, затягування 8–10 мм; підходять для тонкостінних пластикових та армованих гумових шлангів. - 17–25 мм (7/8"–1"): великі CNFL втулки з подвійною опорою, ширина 16–20 мм, затягування 10–12 мм; рекомендуються для товстостінних промислових шлангів. - 26–38 мм (1¼"–1½" і більше): важкі CNFL обтискні втулки або хомути з промисловою стрічкою 20–25 мм, додаткові фіксатори/стяжки для запобігання зсуву. Загальні рекомендації: - Підібрати внутрішній діаметр втулки/хомута на 10–20% менший за зовнішній діаметр шланга для пружного затягнення; для твердих пластиків — ближче до 20%. - Для тонкостінних або армованих шлангів обирати втулки CNFL з внутрішнім буртиком або конусною формою, що повторює профіль «хвоста». - Для агресивних середовищ і підвищеної корозії застосовувати оцинковані або нержавіючі варіанти хомутів. - Перевіряти посадку після монтажу під робочим тиском; при необхідності додатковий упорний хомут або герметик.

Наконечник із зовнішньою різьбою NPT, вуглецева сталь, тип CNP

Усі продукти, Фітинги та адаптери низького тиску/

Додаткова інформація

Матеріал	CS – сталь (чавун)

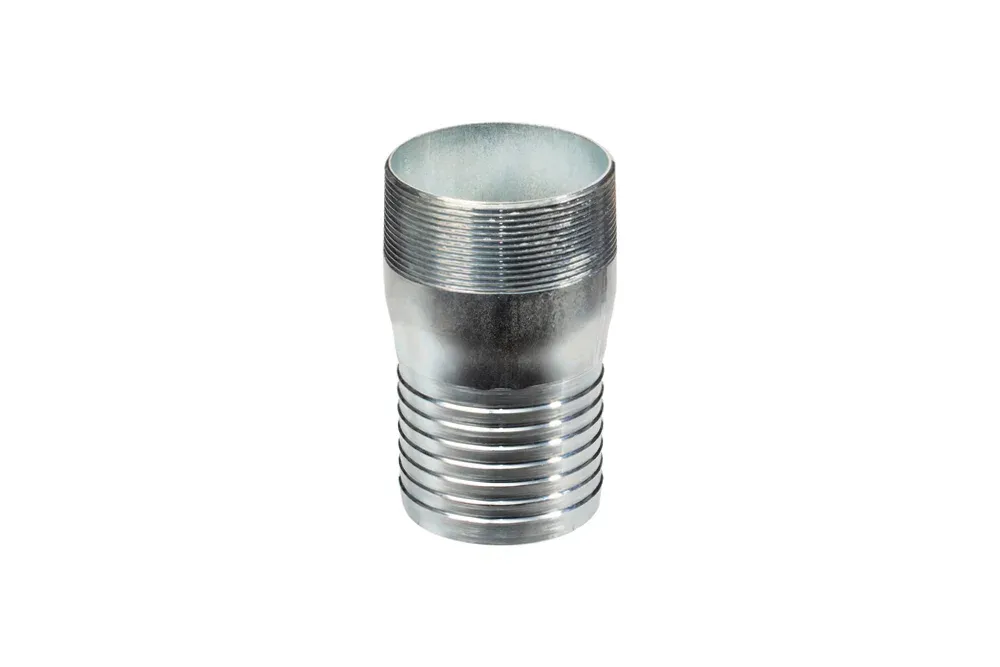

Наконечник типу CNP із зовнішньою конічною різьбою NPT з оцинкованої сталі та «хвостовиком» під шланг. Призначений для гумових і пластикових промислових шлангів. Монтаж за допомогою стрічок, хомутів або спеціальних пластинчастих затискних втулок типу CNFL. Матеріал: вуглецева сталь, оцинкована.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
AC-CNPN-050	Штуцер CNP із зовнішньою різьбою NPT 1/2" для шланга 1/2", оцинкована сталь	12	10	В наявності	Запит
AC-CNPN-075	Штуцер CNP із зовнішньою різьбою NPT 3/4" для шланга 3/4", оцинкована сталь	20	10	В наявності	Запит
AC-CNPN-100	Штуцер CNP із зовнішньою різьбою NPT 1" для шланга 1", оцинкована сталь	25	10	В наявності	Запит
AC-CNPN-125	Штуцер CNP із зовнішньою різьбою NPT 1.1/4" для шланга 1.1/4", оцинкована сталь	32	10	В наявності	Запит
AC-CNPN-150	Штуцер CNP із зовнішньою різьбою NPT 1.1/2" для шланга 1.1/2", оцинкована сталь	40	10	В наявності	Запит
AC-CNPN-200	Штуцер CNP із зовнішньою різьбою NPT 2" для шланга 2", оцинкована сталь	50	10	В наявності	Запит
AC-CNPN-250	Штуцер CNP із зовнішньою різьбою NPT 2.1/2" для шланга 2.1/2", оцинкована сталь	65	10	В наявності	Запит
AC-CNPN-300	Штуцер CNP із зовнішньою різьбою NPT 3" для шланга 3", оцинкована сталь	75	10	В наявності	Запит
AC-CNPN-400	Штуцер CNP із зовнішньою різьбою NPT 4" для шланга 4", оцинкована сталь	100	10	В наявності	Запит
AC-CNPN-500	Штуцер CNP із зовнішньою різьбою NPT 5" для шланга 5", оцинкована сталь	125	10	В наявності	Запит
AC-CNPN-600	Штуцер CNP із зовнішньою різьбою NPT 6" для шланга 6", оцинкована сталь	150	10	В наявності	Запит
AC-CNPN-800	Штуцер CNP із зовнішньою різьбою NPT 8" для шланга 8", оцинкована сталь	200	10	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Наконечник типу CNP із зовнішньою конічною різьбою NPT з оцинкованої сталі та «хвостовиком» під шланг. Призначений для гумових і пластикових промислових шлангів. Монтаж за допомогою стрічок, хомутів або спеціальних пластинчастих затискних втулок типу CNFL. Матеріал: вуглецева сталь, оцинкована.

Додаткова інформація

Матеріал	CS – сталь (чавун)
