Чи сумісна Пряма прохідна муфта JIC з зовнішньою різьбою UNF з вуглецевої сталі, тип SV, з гідравлічними системами високого тиску та яким є її робочий тиск?

Пряма прохідна муфта JIC з зовнішньою різьбою UNF з вуглецевої сталі, тип SV, сумісна з гідравлічними системами високого тиску за умови дотримання призначених робочих параметрів та правильного монтажу. Конструкція з ущільненням на конусі 37° (JIC 37°) забезпечує надійне металеве торцеве ущільнення, яке широко застосовується в гідравліці для високого тиску. Вуглецева сталь з цинкуванням надає достатню міцність і корозійну стійкість у стандартних умовах, але для агресивних середовищ або морських застосувань може вимагатися додаткова захист або інший матеріал. Робочий тиск залежить від розміру муфти, товщини стінки, виконання різьби та стандартів виробника; типові робочі тиски для JIC 37° металічного ущільнення вуглецевої сталі зазвичай знаходяться в межах від ~2000 до ~6000 psi (≈140 до ≈420 бар). Щоб отримати точне значення робочого тиску для конкретної Пряма прохідна муфта JIC з зовнішньою різьбою UNF з вуглецевої сталі, тип SV, необхідно звернутися до технічного паспорта або специфікацій виробника, де вказані допустимі тиски для конкретного розміру і виконання.

Який рекомендований метод монтажу та затяжки для Пряма прохідна муфта JIC з зовнішньою різьбою UNF з вуглецевої сталі, тип SV, щоб забезпечити герметичність ущільнення на конусі 37°?

Рекомендований метод монтажу та затяжки для Пряма прохідна муфта JIC з зовнішньою різьбою UNF з вуглецевої сталі, тип SV, щоб забезпечити герметичність ущільнення на конусі 37°: 1. Підготовка: - Переконайтеся, що конусні поверхні чисті, знежирені та без пошкоджень; видаліть задирки на різьбі. - Переконайтеся у відповідності кільця/ущільнювача (якщо застосовується) та сумісності з робочою робочою рідиною. 2. Початкове збирання: - Встановіть муфту на шпиндель/циклону так, щоб конус 37° правильно сів у протилежний конус. Зручно — рукою до легкого прилягання конусів. 3. Початкова затяжка: - Закрутіть різьбу до контакту конусів вручну, потім дайте ще 1–1.5 обороту ключем для первинного притиску (залежно від розміру деталі). 4. Остаточна затяжка (момент або кут): - Якщо доступні рекомендовані момент або кут виробника — використайте їх. Якщо немає, застосуйте орієнтовні значення: - Для розмірів UNF дрібної різьби звичайно затяжка до моменту в межах 20–70 Н·м залежно від діаметра (коригуйте за розміром: менші — ближче до нижньої межі, більші — до верхньої). - Альтернативно: після первинної ручної посадки і 1–1.5 обороту ключем — додатково затягніть ще на 1/4–1/2 обороту для забезпечення герметизації конуса. - Використовуйте динамометричний ключ для контролю; уникайте перенапруження, яке може пошкодити конус та знизити герметичність. 5. Перевірка та донастройка: - Проведіть гідростатичну або пневматичну пробу під робочим тиском; перевірте на витоки. - Якщо є витік — поступово додайте невеликі кроки затяжки (1/8–1/4 обороту) до усунення, не перевищуючи допустимого моменту. 6. Додаткові рекомендації: - Використовуйте нержавні шайби/пасту лише за одночасної сумісності з матеріалом і робочим середовищем. - Для багаторазового монтажу контролюйте стан конуса; при пошкодженні — замініть деталь. - Дотримуйтесь специфікацій виробника для точних моментів та процедур.

Прямий перегородковий фітинг JIC із зовнішньою різьбою UNF з вуглецевої сталі, тип SV

Трубні з'єднання для гідравлічних трубопроводів, Усі продукти/

Додаткова інформація

Матеріал	CS – сталь (чавун)

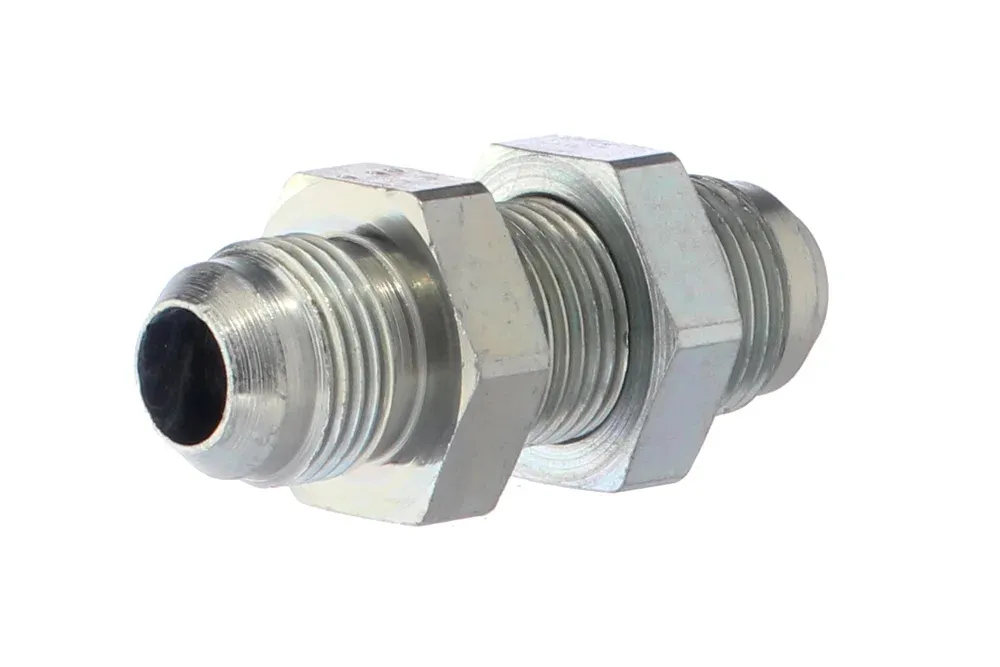

Прохідне перегородкове з’єднання пряме JIC 37° із зовнішньою різьбою UNF (ущільнення по конусу 37°). Матеріал: вуглецева сталь, оцинкована.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
HJ-SV-07	Перегородковий фітинг із зовнішньою різьбою JIC 7/16"-20	-	450	В наявності	Запит
HJ-SV-08	Перегородковий фітинг із зовнішньою різьбою JIC 1/2"-20	-	450	В наявності	Запит
HJ-SV-09	Перебірковий фітинг із зовнішньою різьбою JIC 9/16"-18	-	350	В наявності	Запит
HJ-SV-12	Перебірковий (грудзієвий) з'єднувач із зовнішньою різьбою JIC 3/4"-16	-	350	В наявності	Запит
HJ-SV-14	Перебірковий фітинг із зовнішньою різьбою JIC 7/8"-14	-	350	В наявності	Запит
HJ-SV-17	Перегородковий фітинг з зовнішньою різьбою JIC 1.1/16"-12	-	350	В наявності	Запит
HJ-SV-21	Перегородкове з'єднання із зовнішньою різьбою JIC 1.5/16"-12	-	290	В наявності	Запит
HJ-SV-26	Перегородковий з'єднувач із зовнішньою різьбою JIC 1.5/8"-12	-	240	В наявності	Запит
HJ-SV-30	Перегородковий фітинг зовнішня різьба JIC 1.7/8"-12	-	240	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Прохідне перегородкове з’єднання пряме JIC 37° із зовнішньою різьбою UNF (ущільнення по конусу 37°). Матеріал: вуглецева сталь, оцинкована.

Додаткова інформація

Матеріал	CS – сталь (чавун)

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
