Які методи монтажу доступні для Стандартна скоба DIN 3015, поліпропілен, тип 100 (зварювання, прикручування чи установка на рейку) і які додаткові елементи можна замовити?

Стандартна скоба DIN 3015, поліпропілен, тип 100: доступні методи монтажу та додаткові елементи Методи монтажу: - Зварювання основи скоби до конструкції (стандартний спосіб). - Прикручування — можлива альтернатива (скоба обладнана отворами для гвинтів). - Монтаж на рейку — дозволяє швидке встановлення/заміни на монтажних шинках. Додаткові елементи, що можна замовити: - Подовжені пластини для кріплення нестандартних або віддалених місць монтажу. - Рейки (монтажні шини) для установки комплектів скоб. - Гвинти для монтажу комплектів обойм (оцинкована сталь), відповідні для розмірних груп: для групи 0 — один гвинт з шестигранною головкою; для груп 1–6 — два гвинти з шестигранною головкою. Примітки: - Профільована (рифлена) поверхня отвору для труби — стандарт. - Матеріали: корпус — зелений поліпропілен; основа — вуглецева сталь; гвинти — оцинкована сталь. - Робоча температура: від -30°C до +90°C. - Підбір та замовлення додаткових елементів слід узгоджувати з TUBES INTERNATIONAL®.

Які максимальні розміри труб підтримує Стандартна скоба DIN 3015, поліпропілен, тип 100?

Стандартна скоба DIN 3015, поліпропілен, тип 100 — це обойма для кріплення труб без верхньої пластини, виготовлена за стандартом DIN 3015. Опис не містить безпосередньо переліку діаметрів труб, які підтримує ця скоба; проте за конструктивними вказівками можна зробити висновок: скоба має профільовану (рифлену) поверхню отвору для труби і випускається в розмірних групах 0 ÷ 6 (для групи 0 — один гвинт, для 1–6 — два гвинти). Отже, максимальні розміри труб залежать від конкретної розмірної групи в межах типових діапазонів DIN 3015 (групи 0–6). Для точного визначення максимально допустимого зовнішнього діаметра труби слід звернутися до таблиці розмірів DIN 3015 або уточнити конкретну розмірну групу у TUBES INTERNATIONAL®, оскільки в наданому описі конкретні міліметрові значення не вказані.

Стандартна скоба DIN 3015, поліпропілен, тип 100

Затискачі для гідравлічних труб, Усі продукти/

Додаткова інформація

Матеріал	P – матеріал (пластик)

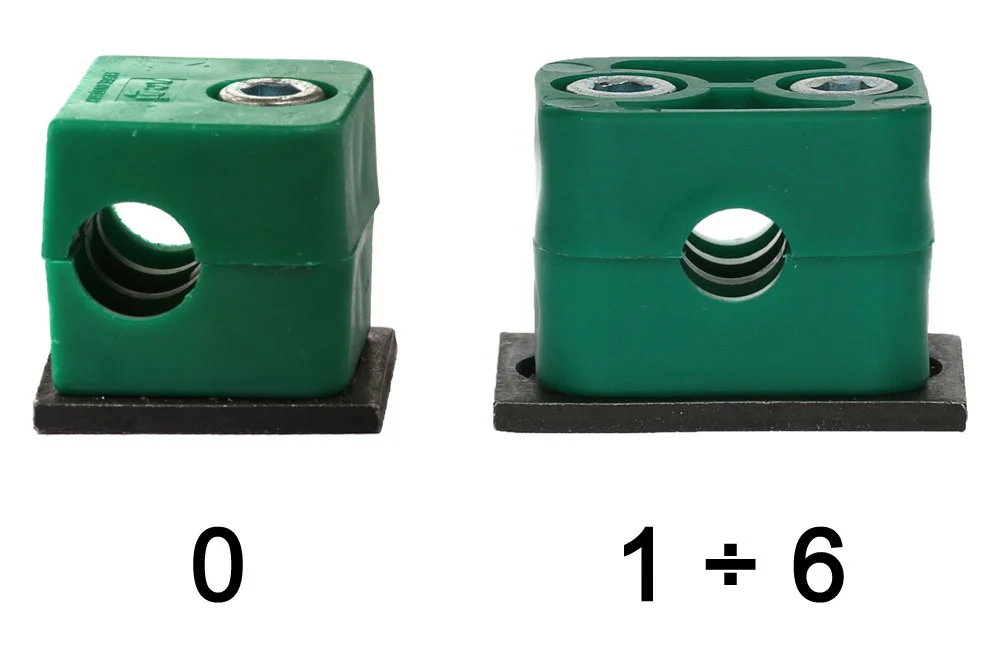

Обойма стандарту DIN 3015 тип 100 (без верхньої пластини) призначена для швидкого, легкого, довговічного та естетичного кріплення труб, кабелів і шлангів у різних галузях промисловості, в наземних і суднових установках. Виготовлена відповідно до стандарту DIN 3015. Монтаж обойми до конструкції здійснюється шляхом зварювання основи обойми (існує можливість прикручування або монтажу на рейці). Стандартно обойма має профільовану (з рифленням) поверхню отвору для труби. Для розмірної групи 0 використовується один гвинт з шестигранною головкою, для розмірних груп 1 ÷ 6 використовуються два гвинти з шестигранною головкою. Окрім стандартних металевих елементів можна замовити: подовжені пластини, рейки та гвинти для монтажу комплектів обойм. Підбір елементів слід узгоджувати з TUBES INTERNATIONAL®. Матеріал обойми: зелений поліпропілен. Матеріал гвинтів: оцинкована сталь. Матеріал основи: вуглецева сталь. Температура роботи: від -30°C до +90°C.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
TC-PP100-006	Стандартний хомут DIN3015 PP для труби 6 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-008	Стандартний хомут DIN3015 PP для труби 8 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-010	Стандартний хомут DIN3015 PP для труби 10 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-012	Стандартний хомут DIN3015 PP для труби 12 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-106	Стандартний хомут DIN3015 PP для труби 6 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-106,4	Стандартний хомут DIN3015 PP для труби 6,4 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-108	Стандартний хомут DIN3015 PP для труби 8 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-109,5	Стандартний хомут DIN3015 PP для труби 9,5 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-110	Стандартний хомут DIN3015 PP для труби 10 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-112	Стандартний хомут DIN3015 PP для труби 12 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-212,7	Стандартний хомут DIN3015 PP для труби 12,7 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-213,5	Стандартний хомут DIN3015 PP для труби 13,5 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-214	Стандартний хомут DIN3015 PP для труби 14 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-215	Стандартний хомут DIN3015 PP для труби 15 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-216	Стандартний хомут DIN3015 PP для труби 16 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-217,2	Стандартний хомут DIN3015 PP для труби 17,2 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-218	Стандартний хомут DIN3015 PP для труби 18 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-219	Стандартний хомут DIN3015 PP на трубу 19 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-319	Стандартний хомут DIN3015 PP для труби 19 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-320	Стандартний хомут DIN3015 PP для труби 20 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-321,3	Стандартний хомут DIN3015 з поліпропілену для труби діаметром 21,3 мм, без гумової вставки.	-	-	В наявності	Запит
TC-PP100-322	Стандартний хомут DIN3015 PP для труби 22 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-325	Стандартний хомут DIN3015 PP для труби 25 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-325,4	Стандартний хомут DIN3015 PP для труби 25,4 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-426,9	Хомут стандарту DIN3015 PP на трубу 26,9 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-428	Стандартний хомут DIN3015 PP для труби 28 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-430	Стандартний хомут DIN3015 PP для труби 30 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-432	Стандартний хомут DIN3015 PP для труби 32 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-532	Стандартний хомут DIN3015 PP для труби 32 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-533,7	Стандартний хомут DIN3015 PP для труби 33,7 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-535	Стандартний хомут DIN3015 PP для труби 35 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-538	Стандартний хомут DIN3015 PP для труби 38 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-540	Стандартний хомут DIN3015 PP для труби 40 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-542	Стандартний хомут DIN3015 PP для труби 42 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-542,4	Стандартний хомут DIN3015 PP на трубу 42,4 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-545	Стандартний хомут DIN3015 PP для труби 45 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-644,5	Стандартний хомут DIN3015 PP для труби 44,5 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-648,3	Стандартний хомут DIN3015 PP для труби 48,3 мм, без п. г.	-	-	В наявності	Запит
TC-PP100-650,8	Стандартний хомут DIN3015 з поліпропілену для труби діаметром 50,8 мм, без гумової вставки.	-	-	В наявності	Запит
