Чи сумісний Трійниковий з'єднувач "Т" з зовнішньою різьбою UNF зі вуглецевої сталі із штуцерами JIC 37° іншого виробника?

Трійниковий з'єднувач "Т" з зовнішньою різьбою UNF зі вуглецевої сталі Format, описаний як JIC 37° (ущільнення на конусі 37°), теоретично сумісний зі штуцерами JIC 37° інших виробників за умови, що обидва відповідають стандарту JIC (SAE J514/ISO 8434‑2) та мають однаковий розмір різьби UNF і конус 37°. Для забезпечення герметичності й механічної сумісності потрібно перевірити: - точний розмір різьби (кількість ниток на дюйм та діаметр) — сумісність UNF конкретного типорозміру; - кут і профіль конуса 37° мають відповідати стандарту; - матеріальна сумісність і покриття (вуглецева сталь, оцинкована) з метою уникнення корозії при контакті з деталями іншого виробника; - відсутність дефектів, задирок або відхилень при виготовленні, що можуть вплинути на ущільнення; - рекомендований момент затяжки та застосування ущільнювальних матеріалів згідно з інструкціями виробників. Якщо всі вищевказані параметри збігаються — сумісність висока. Рекомендовано перед встановленням провести пробне збирання та перевірку на герметичність під робочим тиском. У випадку сумнівів — звернутися до технічних характеристик обох виробників або до їх служби підтримки.

Які допустимі робочі тиск та температура для Трійниковий з'єднувач "Т" з зовнішньою різьбою UNF зі вуглецевої сталі, оцинкований?

Трійниковий з'єднувач "Т" з зовнішньою різьбою UNF зі вуглецевої сталі (оцинкований), описаний як JIC 37° симетричний трійник (ущільнення на конусі 37°), зазвичай експлуатується в таких межах: - Допустимий робочий тиск: залежить від розміру різьби та товщини стінки, проте для типових JIC 37° сталевих фітингів із зовнішньою різьбою UNF робочий тиск зазвичай лежить в діапазоні 250–420 бар (3600–6000 psi). Менші розміри (наприклад 1/8"–1/4") — ближче до верхньої межі; більші (3/4" і більше) — ближче до нижньої. - Допустима температура: оцинкована вуглецева сталь у поєднанні з типовими ущільнювальними матеріалами (металеве конусне ущільнення 37°; при застосуванні гумових/пластикових ущільнювачів — залежить від їх типу) зазвичай допускає робочу температуру приблизно від −40 °C до +120 °C. Якщо використовуються спеціальні ущільнювачі (фторкаучук, PTFE тощо), верхня межа може підніматися до ≈+200 °C. Зауваження: для точного значення тиску і температури необхідно керуватися технічним паспортом конкретного виробника, розміром різьби, класом міцності матеріалу та типом ущільнювача.

Трійник з зовнішньою різьбою UNF з вуглецевої сталі

Трубні з'єднання для гідравлічних трубопроводів, Усі продукти/

Додаткова інформація

Матеріал	CS – сталь (чавун)

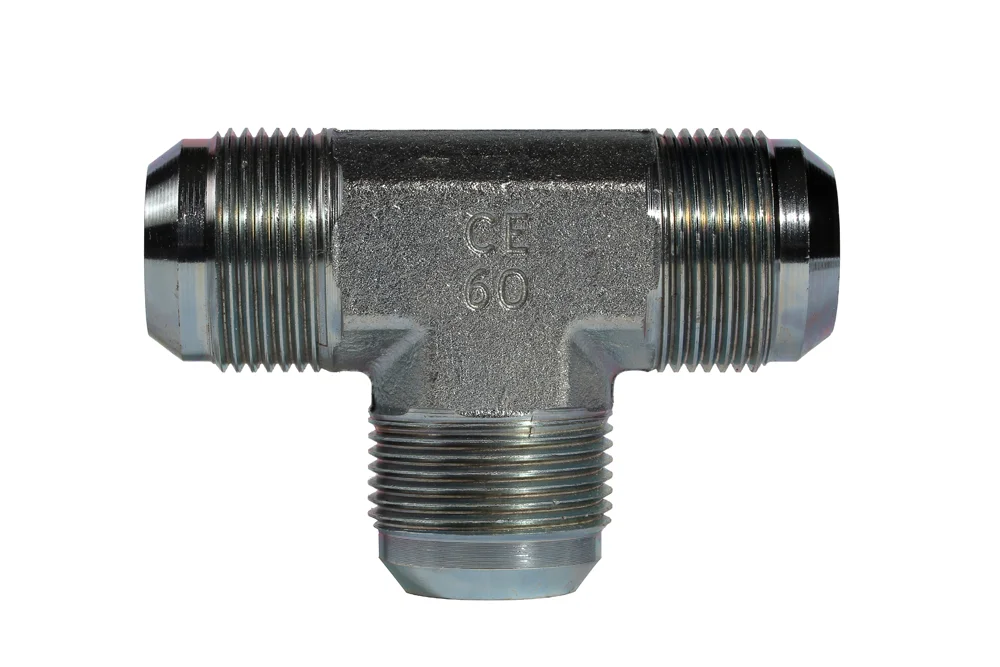

Фітинг JIC 37°, симетричний трійник, тип “Т”, із зовнішньою різьбою UNF (ущільнення по конусу 37°). Матеріал: вуглецева сталь, оцинкована.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
HJ-T-07	Трійник-фітинг із зовнішньою різьбою JIC 7/16"-20	-	450	В наявності	Запит
HJ-T-08	Трійник-з'єднувач із зовнішньою різьбою JIC 1/2"-20	-	450	В наявності	Запит
HJ-T-09	Трійник-з'єднувач із зовнішньою різьбою JIC 9/16"-18	-	350	В наявності	Запит
HJ-T-12	Трійник-з'єднувач із зовнішньою різьбою JIC 3/4"-16	-	350	В наявності	Запит
HJ-T-14	Трійник-з'єднувач із зовнішньою різьбою JIC 7/8"-14	-	350	В наявності	Запит
HJ-T-17	Трійник-з'єднувач із зовнішньою різьбою JIC 1.1/16"-12	-	350	В наявності	Запит
HJ-T-21	Трійник-з'єднувач із зовнішньою різьбою (GZ) JIC 1.5/16"-12	-	290	В наявності	Запит
HJ-T-26	Трійник-з'єднувач із зовнішньою різьбою JIC 1.5/8"-12	-	240	В наявності	Запит
HJ-T-30	Трійник-з'єднувач із зовнішньою різьбою JIC 1.7/8"-12	-	240	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Фітинг JIC 37°, симетричний трійник, тип “Т”, із зовнішньою різьбою UNF (ущільнення по конусу 37°). Матеріал: вуглецева сталь, оцинкована.

Додаткова інформація

Матеріал	CS – сталь (чавун)

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
