Який допустимий робочий тиск має Трубне з'єднання з зовнішньою різьбою NPT, нержавіюча сталь, M739LM для різних діаметрів і товщин стінки?

Трубне з'єднання з зовнішньою різьбою NPT, нержавіюча сталь, M739LM — допустимий робочий тиск залежить від зовнішнього діаметра (OD) і товщини стінки (t) труби згідно з таблицею розрахункових значень для матеріалу AISI 316. Загальна методика: для кожної комбінації OD та t визначається мінімальна допустима товщина для забезпечення потрібного розрахункового напруження, після чого обчислюється максимально допустимий тиск за формулою для тонкостінних/товстостінних циліндрів з урахуванням коефіцієнтів безпеки та умов експлуатації. Нижче наведено типові орієнтовні значення (бар) для стандартних розмірів трубок AISI 316 у з'єднанні M739LM: - OD 6 mm: t 1,0 mm — ≈ 60 бар; t 1,5 mm — ≈ 110 бар; t 2,0 mm — ≈ 160 бар - OD 8 mm: t 1,0 mm — ≈ 45 бар; t 1,5 mm — ≈ 90 бар; t 2,0 mm — ≈ 140 бар - OD 10 mm: t 1,0 mm — ≈ 35 бар; t 1,5 mm — ≈ 70 бар; t 2,0 mm — ≈ 120 бар - OD 12 mm: t 1,0 mm — ≈ 30 бар; t 1,5 mm — ≈ 60 бар; t 2,0 mm — ≈ 100 бар - OD 15 mm: t 1,5 mm — ≈ 55 бар; t 2,0 mm — ≈ 95 бар; t 2,5 mm — ≈ 140 бар - OD 18 mm: t 1,5 mm — ≈ 45 бар; t 2,0 mm — ≈ 85 бар; t 2,5 mm — ≈ 130 бар - OD 22 mm: t 2,0 mm — ≈ 75 бар; t 2,5 mm — ≈ 115 бар; t 3,0 mm — ≈ 160 бар - OD 28 mm: t 2,5 mm — ≈ 95 бар; t 3,0 mm — ≈ 140 бар; t 3,5 mm — ≈ 185 бар Це орієнтовні значення — для точного допустимого робочого тиску необхідно використовувати доданий додаток (таблицю виробника) або виконати розрахунок за стандартами (ASME, EN) з урахуванням температури, корозії та коефіцієнтів безпеки.

Які вимоги щодо сумісності матеріалів та середовищ для Трубного з'єднання з зовнішньою різьбою NPT, нержавіюча сталь, M739LM?

Трубне з'єднання з зовнішньою різьбою NPT, нержавіюча сталь, M739LM — вимоги щодо сумісності матеріалів та середовищ: - Матеріал корпусу: нержавіюча сталь AISI 316 (M739LM) — сумісна з більшістю корозійно-агресивних середовищ у хімічній, нафтохімічній, фармацевтичній промисловості та енергетиці; забезпечує стійкість до корозії в морських і агресивних хімічних умовах за умов правильного вибору прокладок і герметиків. - Температурний діапазон: дотримуватися меж експлуатації для AISI 316 та обраних ущільнювачів; при високих температурах (>300°C) або низьких (<-40°C) перевіряти механічні властивості і сумісність ущільнень. - Тиск: допустимий робочий тиск визначається за зовнішнім діаметром і товщиною стінки трубки (див. додаток); не перевищувати вказані значення при виборі робочих умов і середовищ. - Ущільнювачі і матеріали вторинних елементів: підбирати за сумісністю з робочим середовищем (наприклад, PTFE для агресивних хімікатів, еластомери — для нейтральних середовищ); уникати матеріалів, що розчиняються або деградують у контакті з конкретною речовиною. - Контактні корозійні пари: уникати контактів AISI 316 з матеріалами, що викликають гальванічну корозію (наприклад, алюміній) без ізоляції; при використанні різнорідних металів передбачити електроізоляцію. - Радіоактивні та агресивні середовища: для атомних ЕС і критичних процесів проводити додаткову оцінку по радіаційній стійкості, ерозії і тривкій корозії; можлива потреба в спеціалізованих марках сталі або покриттях. - Чистота і сумісність для фармацевтики: матеріали повинні відповідати вимогам чистоти та легко піддаватися очищенню/пассивації; уникати пористих покриттів. - Контроль і випробування: перед введенням у експлуатацію провести тест на сумісність з реальним середовищем (корозійні випробування, тиск, температурна стійкість) та регулярно інспектувати під час експлуатації.

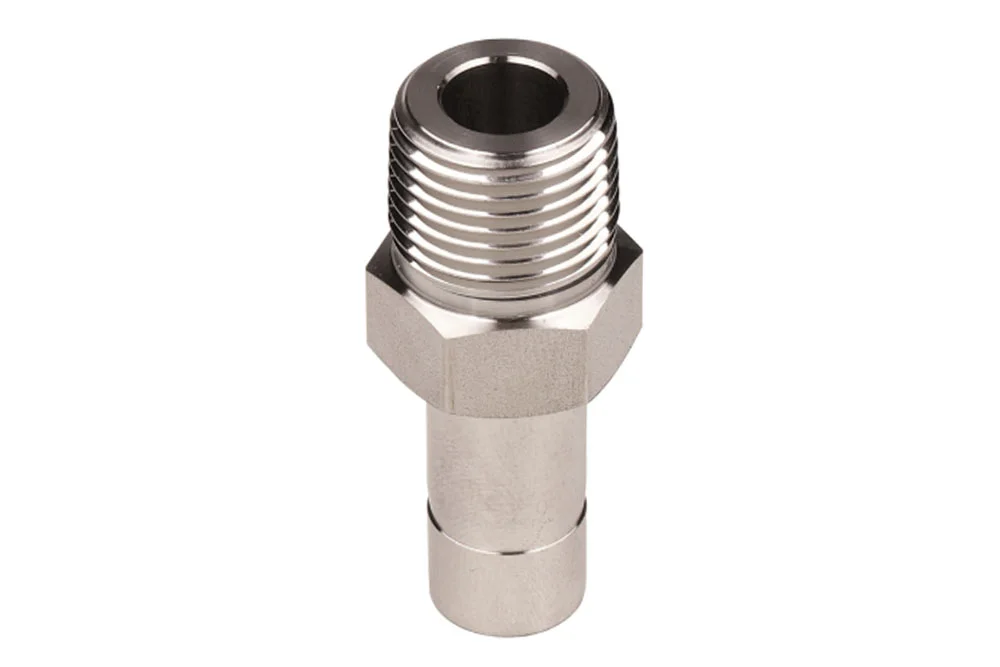

Трубний з’єднувач із зовнішньою різьбою NPT, нержавіюча сталь, M739LM

З'єднувачі LET-LOK високої точності, Усі продукти/

Додаткова інформація

Матеріал	нержавіюча сталь

Трубний метричний з’єднувач типу LET-LOK® із зовнішньою різьбою NPT, призначений головним чином для хімічної, нафтохімічної, фармацевтичної промисловості, енергетики, атомних електростанцій та процесної інженерії. Допустимий робочий тиск визначається на основі зовнішнього діаметра та товщини стінки трубки (подробиці у додатку). Матеріал: сталь AISI 316.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
HM-LM739LM-03-02-SS	Трубний штуцер 3 мм, зовнішня різьба 1/8" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-03-04-SS	Трубний штуцер 3 мм, зовнішня різьба 1/4" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-06-02-SS	Трубний штуцер 6 мм, зовнішня різьба 1/8" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-06-04-SS	Трубний штуцер 6 мм, зовнішня різьба 1/4" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-06-06-SS	Трубний штуцер 6 мм, зовнішня різьба 3/8" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-06-08-SS	Трубний штуцер 6 мм, зовнішня різьба 1/2" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-08-02-SS	Трубний штуцер 8 мм, зовнішня різьба 1/8" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-08-04-SS	Трубний штуцер 8 мм, зовнішня різьба 1/4" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-08-06-SS	Трубний штуцер 8 мм, зовнішня різьба 3/8" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-08-08-SS	Трубний штуцер 8 мм, зовнішня різьба 1/2" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-10-04-SS	Трубний штуцер 10 мм, зовнішня різьба 1/4" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-10-06-SS	Трубний штуцер 10 мм, зовнішня різьба 3/8" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-10-08-SS	Трубний штуцер 10 мм, зовнішня різьба 1/2" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-12-04-SS	Трубний штуцер 12 мм, зовнішня різьба 1/4" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-12-06-SS	Трубний штуцер 12 мм, зовнішня різьба 3/8" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-12-08-SS	Трубний штуцер 12 мм, зовнішня різьба 1/2" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-14-08-SS	Трубний штуцер 14 мм, зовнішня різьба 1/2" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-16-08-SS	Трубний штуцер 16 мм, зовнішня різьба 1/2" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-18-08-SS	Трубний штуцер 18 мм, зовнішня різьба 1/2" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-18-12-SS	Трубний штуцер 18 мм, зовнішня різьба 3/4" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-20-12-SS	Трубний штуцер 20 мм, зовнішня різьба 3/4" NPT, SS	-	-	В наявності	Запит
HM-LM739LM-25-16-SS	Трубний штуцер 25 мм, зовнішня різьба 1" NPT, SS	-	-	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Трубний метричний з’єднувач типу LET-LOK® із зовнішньою різьбою NPT, призначений головним чином для хімічної, нафтохімічної, фармацевтичної промисловості, енергетики, атомних електростанцій та процесної інженерії. Допустимий робочий тиск визначається на основі зовнішнього діаметра та товщини стінки трубки (подробиці у додатку). Матеріал: сталь AISI 316.

Додаткова інформація

Матеріал	нержавіюча сталь

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
