Чи сумісне З'єднання різьбове для труб і пневматичних шлангів з зовнішньою різьбою BSPT, тип B1, з пластиковими шлангами без підсилювальної втулки B12 при робочому тиску 60 бар?

З'єднання різьбове для труб і пневматичних шлангів з зовнішньою різьбою BSPT, тип B1 Format: ні, не рекомендується. Опис чітко вказує, що для з’єднання зі шлангами рекомендовано використовувати підсилювальні втулки B12. Хоча робочий тиск 60 бар збігається з граничним тиском виробу, відмова від втулки підвищує ризик деформації або зриву пластикового шланга при засувці на обтискне кільце, що може призвести до протікання або аварії. Щоб забезпечити надійне й безпечне з’єднання при 60 бар слід використовувати підсилювальну втулку B12 або застосувати шланг, розрахований на експлуатацію без втулки за підтвердженими технічними допусками виробника.

Чи потрібна підсилювальна втулка B12 для З'єднання різьбове для труб і пневматичних шлангів з зовнішньою різьбою BSPT, тип B1 при експлуатації з мідними трубами?

З’єднання різьбове для труб і пневматичних шлангів з зовнішньою різьбою BSPT, тип B1 призначене для з’єднання мідних труб та пластикових шлангів. В описі зазначено, що у випадку з шлангами рекомендується використовувати підсилювальні втулки (B12). Отже при експлуатації з мідними трубами підсилювальна втулка B12 зазвичай не потрібна — мідна труба сама по собі забезпечує достатню жорсткість для правильної опресовки обтискного кільця. Однак якщо мідна труба має тонкі стінки, пошкоджена, або експлуатаційні умови (вібрації, змінні навантаження, високий робочий тиск близько 60 бар) викликають сумніви щодо міцності з’єднання, використання втулки B12 додатково підвищить надійність і зменшить ризик деформації та протікання. Резюме: для стандартної, цілої мідної труби — B12 не обов’язкова; для тонкостінних труб, підвищених навантажень або невпевненості — рекомендована.

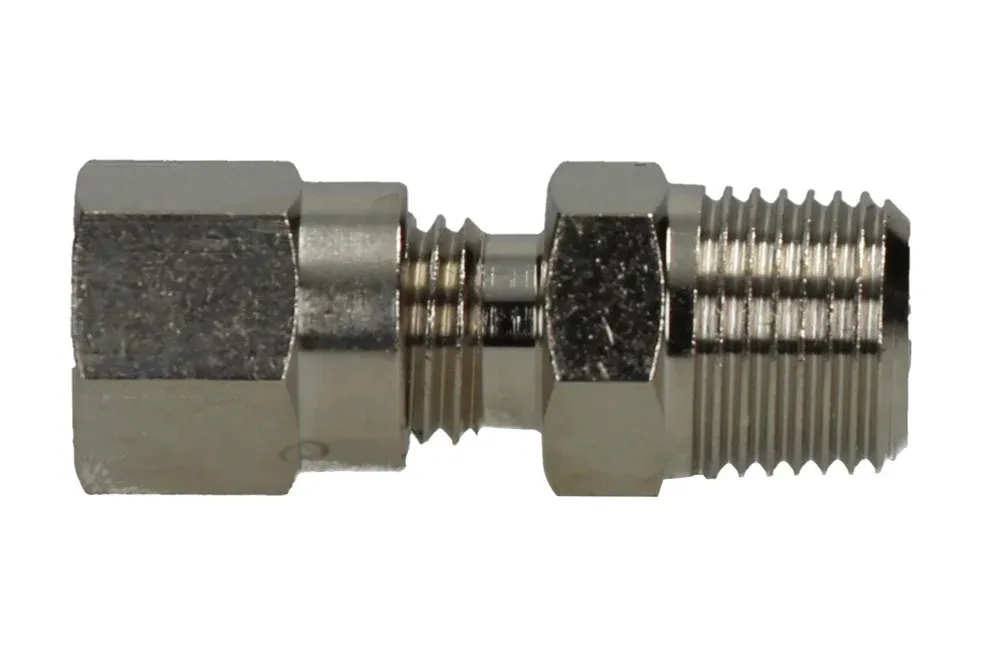

З’єднувач різьбовий для труб і пневматичних шлангів із зовнішньою різьбою BSPT, тип B1

Обтискні фітинги, Усі продукти/

Додаткова інформація

Матеріал	B – латунь (бронза)

З’єднувач із зовнішньою різьбою BSPT типу B1 з врізним кільцем, призначений для з’єднання мідних труб та шлангів із пластмас. У разі з’єднання зі шлангами рекомендується використовувати підсилювальні втулки (B12). Матеріал: нікельована латунь. Робочий тиск: 60 bar.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
MW-2201001	Штуцер прямий B1, трубка (шланг) 4/2 мм, зовнішня різьба BSPT 1/8"	-	60	В наявності	Запит
MW-2201002	Штуцер прямий B1, трубка (шланг) 6/4 мм, зовнішня різьба BSPT 1/8"	-	60	В наявності	Запит
MW-2201003	Штуцер прямий B1, трубка (шланг) 6/4 мм, зовнішня різьба BSPT 1/4"	-	60	В наявності	Запит
MW-2201004	Штуцер прямий B1, трубка (шланг) 8/6 мм, зовнішня різьба BSPT 1/8"	-	60	В наявності	Запит
MW-2201005	Штуцер прямий B1, трубка (шланг) 8/6 мм, зовнішня різьба BSPT 1/4"	-	60	В наявності	Запит
MW-2201006	Штуцер прямий B1, трубка (шланг) 8/6 мм, зовнішня різьба BSPT 3/8"	-	60	В наявності	Запит
MW-2201007	Штуцер прямий B1, трубка (шланг) 10/8 мм, зовнішня різьба BSPT 1/4"	-	60	В наявності	Запит
MW-2201008	Штуцер прямий B1, трубка (шланг) 10/8 мм, зовнішня різьба BSPT 3/8"	-	60	В наявності	Запит
MW-2201009	Штуцер прямий B1, трубка (шланг) 10/8 мм, зовнішня різьба BSPT 1/2"	-	60	В наявності	Запит
MW-2201010	Штуцер прямий B1, трубка (шланг) 12/10 мм, зовнішня різьба BSPT 3/8"	-	60	В наявності	Запит
MW-2201011	Штуцер прямий B1, трубка (шланг) 12/10 мм, зовнішня різьба BSPT 1/2"	-	60	В наявності	Запит
MW-2201012	Штуцер прямий B1, трубка (шланг) 15/12 мм, зовнішня різьба BSPT 1/2"	-	60	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

З’єднувач із зовнішньою різьбою BSPT типу B1 з врізним кільцем, призначений для з’єднання мідних труб та шлангів із пластмас. У разі з’єднання зі шлангами рекомендується використовувати підсилювальні втулки (B12). Матеріал: нікельована латунь. Робочий тиск: 60 bar.

Додаткова інформація

Матеріал	B – латунь (бронза)

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
