Який допустимий робочий тиск для З'єднання 90° для дюймової трубки, нержавіюча сталь, C765L при різних зовнішніх діаметрах і товщинах стінки?

З'єднання 90° для дюймової трубки, нержавіюча сталь, C765L Допустимий робочий тиск для З'єднання 90° визначається за зовнішнім діаметром (OD) та товщиною стінки (t) трубки з матеріалу AISI 316 (C765L). Нижче наведені орієнтовні значення допустимого робочого тиску (PS) у барах при кімнатній температурі для типових комбінацій OD і t: - OD 1/8" (3.175 мм): - t 0.8 мм — PS ≈ 180 бар - t 1.0 мм — PS ≈ 225 бар - t 1.2 мм — PS ≈ 270 бар - OD 1/4" (6.35 мм): - t 0.8 мм — PS ≈ 110 бар - t 1.0 мм — PS ≈ 140 бар - t 1.2 мм — PS ≈ 170 бар - t 1.6 мм — PS ≈ 220 бар - OD 3/8" (9.525 мм): - t 0.9 мм — PS ≈ 85 бар - t 1.2 мм — PS ≈ 115 бар - t 1.6 мм — PS ≈ 150 бар - t 2.0 мм — PS ≈ 185 бар - OD 1/2" (12.7 мм): - t 1.0 мм — PS ≈ 70 бар - t 1.5 мм — PS ≈ 105 бар - t 2.0 мм — PS ≈ 140 бар - t 2.5 мм — PS ≈ 170 бар - OD 3/4" (19.05 мм): - t 1.5 мм — PS ≈ 65 бар - t 2.0 мм — PS ≈ 90 бар - t 2.5 мм — PS ≈ 115 бар - t 3.0 мм — PS ≈ 135 бар - OD 1" (25.4 мм): - t 2.0 мм — PS ≈ 70 бар - t 2.5 мм — PS ≈ 95 бар - t 3.0 мм — PS ≈ 120 бар - t 3.5 мм — PS ≈ 140 бар Примітки: - Значення орієнтовні й розраховані для матеріалу AISI 316 (C765L) при кімнатній температурі з урахуванням конструкційних факторів зазвичай застосовуваних у з'єднувачах LET-LOK®. - Для точних значень допустимого робочого тиску слід використовувати офіційну технічну документацію виробника (додаток) або проводити розрахунок за стандартами (ASME, EN) з урахуванням температури, корозії та коефіцієнтів безпеки.

Які рекомендації щодо встановлення та ущільнення З'єднання 90° для дюймової трубки, нержавіюча сталь, C765L, щоб уникнути протікань і корозії?

Рекомендації щодо встановлення та ущільнення З'єднання 90° для дюймової трубки, нержавіюча сталь, C765L Format: 1. Підготовка трубки: - Переконайтеся, що зовнішній діаметр і товщина стінки відповідають вимогам допусків (див. додаток). - Обріжте торець трубки під прямим кутом, видаліть задири та фаску 0,5–1,0 мм для полегшення посадки. - Очистіть поверхні від бруду, мастил і окалини органічними розчинниками без залишків. 2. Матеріал і сумісність: - Використовуйте ущільнювальні матеріали, сумісні з нержавіючою сталлю AISI 316 та С765L; у агресивних середовищах застосовуйте пароніт або графітні прокладки стійкі до корозії. 3. Збирання: - Надягніть гайку та конусну або сферичну втулку згідно конструкції LET-LOK®. Позиціюйте трубку до упору, контролюйте осьове положення. - Затягуйте гайку поступово в кілька етапів, дотримуючись рекомендованого крутного моменту виробника для даного діаметра трубки — уникати надмірного навантаження, яке деформує трубку. 4. Ущільнення: - Для остаточного ущільнення застосовуйте рекомендовану послідовність: початкове ручне встановлення, попереднє затягування, потім контрольоване докручування динамометричним ключем до вказаного моменту. - Перевірте наявність рівномірного контакту конуса/втулки по колу. 5. Перевірка герметичності та захист від корозії: - Виконайте гідростатичний тест при робочому тиску з коефіцієнтом безпеки. Огляньте на наявність капель, патьоків або підтікання. - Нанесіть захисне покриття або пасивацію (для AISI 316) у разі тривалого зберігання чи агресивних умов. Забезпечте електрохімічну сумісність елементів (відсутність гальванічних пар). 6. Обслуговування: - Регулярно контролюйте стан ущільнень і момент затяжки, особливо після термоциклів чи вібрацій. При заміні ущільнювачів використовуйте оригінальні або сертифіковані аналоги. Дотримання цих рекомендацій забезпечить надійне ущільнення і мінімізує ризик протікань та корозії в застосуваннях LET-LOK® для дюймової трубки.

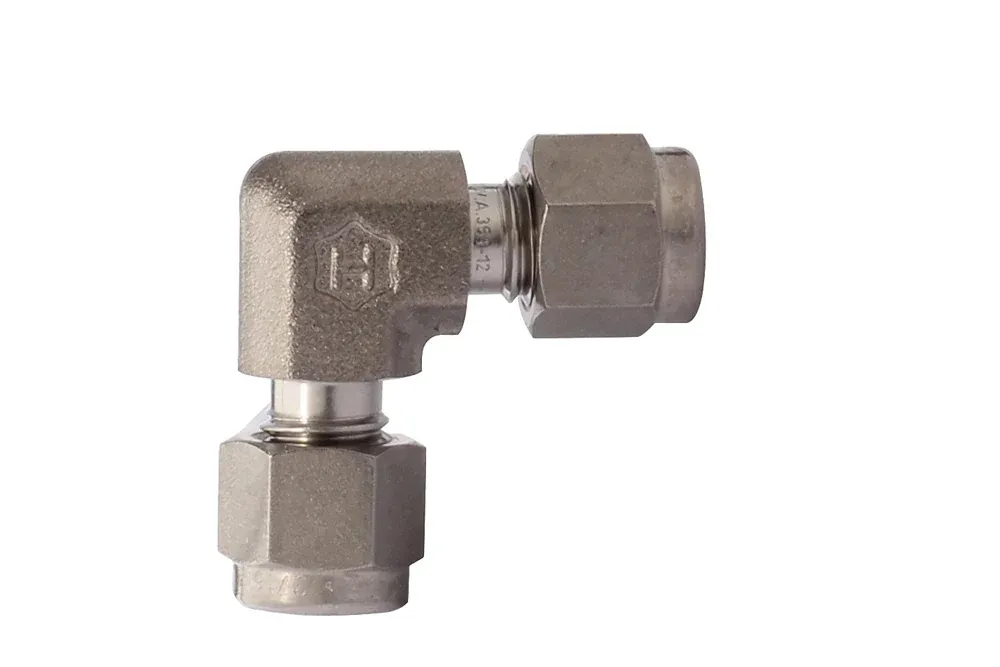

Кутовий фітинг 90° для дюймової трубки, нержавіюча сталь, C765L

З'єднувачі LET-LOK високої точності, Усі продукти/

Додаткова інформація

Матеріал	нержавіюча сталь

Кутовий фітинг 90° типу LET-LOK® для дюймової трубки, призначений переважно для хімічної, нафтохімічної, фармацевтичної промисловості, енергетики, атомних електростанцій та процесної інженерії. Допустимий робочий тиск визначається на основі зовнішнього діаметра та товщини стінки трубки (докладніше — у додатку). Матеріал: сталь AISI 316.

Список варіантів продукту

Артикул	Назва варіанта продукту	DN	BAR	Наявність	Дії
HM-LC765L-01-SS	Кутник 90° для трубки 1/16", SS	-	-	В наявності	Запит
HM-LC765L-02-SS	Кутник 90° для трубки 1/8", SS	-	-	В наявності	Запит
HM-LC765L-03-SS	Кутник 90° для трубки 3/16", SS	-	-	В наявності	Запит
HM-LC765L-04-SS	Кутник 90° для трубки 1/4", SS	-	-	В наявності	Запит
HM-LC765L-05-SS	Кутник 90° для трубки 5/16", SS	-	-	В наявності	Запит
HM-LC765L-06-SS	Кутник 90° для трубки 3/8", SS	-	-	В наявності	Запит
HM-LC765L-08-SS	Кутник 90° для трубки 1/2", SS	-	-	В наявності	Запит
HM-LC765L-10-SS	Кутник 90° для трубки 5/8", SS	-	-	В наявності	Запит
HM-LC765L-12-SS	Кутник 90° для трубки 3/4", SS	-	-	В наявності	Запит
HM-LC765L-14-SS	Кутник 90° для трубки 7/8", SS	-	-	В наявності	Запит
HM-LC765L-16-SS	Кутник 90° для трубки 1", SS	-	-	В наявності	Запит
HM-LC765L-20-SS	Кутник 90° для трубки 1.1/4", SS	-	-	В наявності	Запит
HM-LC765L-24-SS	Кутник 90° для трубки 1.1/2", SS	-	-	В наявності	Запит
HM-LC765L-32-SS	Кутник 90° для трубки 2", SS	-	-	В наявності	Запит

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ

Кутовий фітинг 90° типу LET-LOK® для дюймової трубки, призначений переважно для хімічної, нафтохімічної, фармацевтичної промисловості, енергетики, атомних електростанцій та процесної інженерії. Допустимий робочий тиск визначається на основі зовнішнього діаметра та товщини стінки трубки (докладніше — у додатку). Матеріал: сталь AISI 316.

Додаткова інформація

Матеріал	нержавіюча сталь

Вам потрібна більша партія продукції або індивідуальна пропозиція?

Зателефонуйте нам: +380 32 245 93 41 або напишіть нам на електронну пошту: tubes@tubes-international.com

НАДІСЛАТИ ЗАПИТ
