З’єднання SAE-J514 (JIC 37°) для гідравлічних труб

З’єднання SAE-J514 (JIC 37°) для гідравлічних труб – загальна інформація

Трубні різьбові з’єднання за стандартом SAE J514 (ISO 8434-2) широко використовуються в різних галузях промисловості для з’єднання або приєднання жорстких трубопроводів зовнішніми діаметрами найчастіше від 6 до 38 мм, виготовлених із сталі. Ці з’єднання також можуть використовуватися для приєднання гнучких шлангів. Застосовуються в приводах та керуваннях гідравлічних і пневматичних, а також для загальних застосувань.

Основна інформація

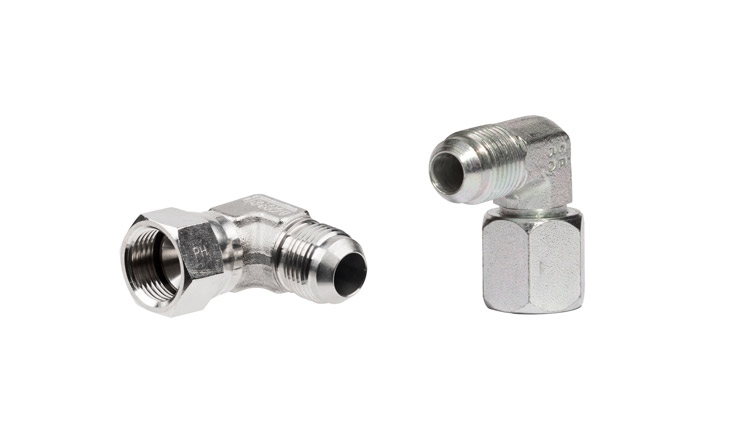

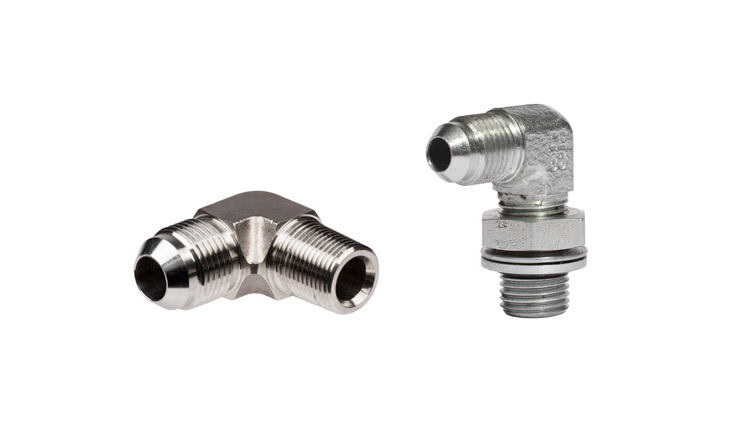

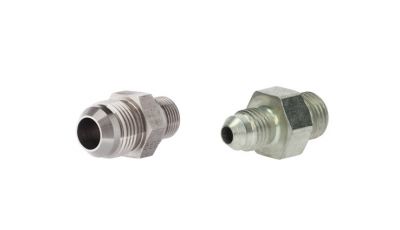

Матеріал

З’єднання JIC пропонуються у двох матеріальних версіях:

вуглецева сталь (цинкована або фосфатована) стандартне ущільнення: гума NBR,
нержавіюча сталь (AISI 316) стандартне ущільнення: Viton.

Робоча температура

Допустима температура роботи залежно від використаного матеріалу з’єднання та ущільнення:

вуглецева сталь:	від -40°C до +120°C
вуглецева сталь + NBR:	від -35°C до +100°C
нержавіюча сталь:	від -60°C до +400°C
нержавіюча сталь + Viton:	від -20°C до +200°C

Робочі тиски

Номінальні тиски (максимальні робочі тиски), наведені виробниками, розраховані з урахуванням статичних умов роботи та використанням коефіцієнта безпеки 4:1 для затиснутого на трубі кільця, а для різьбових приєднань до корпусу та типу BANJO від 1,5 до 2,5. Додатково при виборі з’єднання слід враховувати динамічне навантаження тиском і вібрації. Для температур вище +100°C необхідно враховувати зниження максимального робочого тиску (контакт з Tubes International).

Використовуване середовище

З’єднання JIC 37° можуть використовуватись з широким спектром середовищ. Слід враховувати сумісність середовища з матеріалом з’єднань та їх ущільненням. Усі застосування, відмінні від стандартних гідравлічних олій, слід консультувати з Tubes International.

Принцип роботи роз'єму 37° JIC

З’єднання з’єднувача з жорсткою трубою вимагає використання труб, що мають формований за допомогою спеціального пристрою кінець у вигляді конуса під кутом 74° (37° x 2 = 74°). З’єднання утворюється шляхом притискання внутрішньої конусоподібної поверхні кінця труби до зовнішнього конуса з’єднувача. Відповідний притиск труби забезпечується за допомогою стискальної втулки, розміщеної в гайці. Також доступні з’єднання, що мають додаткове еластомерне ущільнення (o-ring). З’єднувачі JIC 37° також можуть бути з’єднані з фітингами для гнучких гідравлічних шлангів типу JIC (наприклад, TI-ZJW110, TI-ZJZ110).
