Металеві тискові шланги
Металеві тискові шланги – загальна інформація
Еластичні тискові металеві шланги та трубопроводи знаходять застосування в умовах роботи та вимогах, які не можуть задовольнити шланги, виготовлені з гуми або пластмас. Тискові металеві шланги виготовляються шляхом паралельного або спірального фальцювання тонкостінної металевої труби. Крок та глибина фальців надають шлангу відповідну еластичність, стійкість до деформацій і вакууму. Використовуються у вигляді готових трубопроводів з кінцевиками, у версіях без оплетення та з одинарним або подвійним оплетенням із металевих дротів, що забезпечують стійкість до внутрішнього тиску. Сфера застосування охоплює всі галузі промисловості для різноманітних середовищ, наприклад, гарячої води, пари, олій, хімікатів, рідких та летких газів тощо.

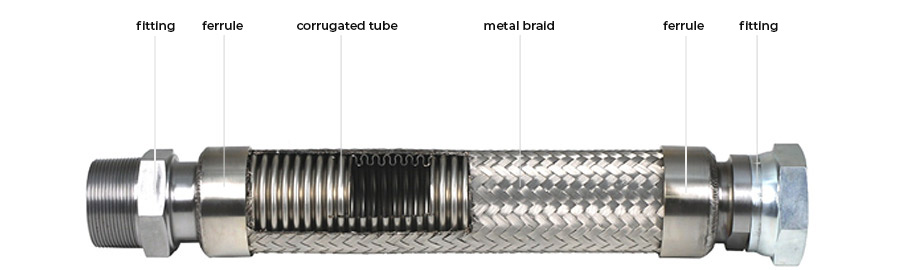

- Гільза
- гофрована труба
- металеве оплетення
- кінцевик
Найважливіші характеристики тискових металевих шлангів:
- стійкість до старіння матеріалу та негорючість;
- широкий діапазон температурної стійкості (від -270°C до +700°C);
- збережена еластичність при низьких температурах;
- високий робочий тиск (залежно від діаметра та типу шланга);
- дуже добра стійкість до вакууму та негативного тиску;
- непроникність для проникаючих газів і рідин;
- висока хімічна стійкість, характерна для нержавіючої сталі або інших матеріалів;
- тривале кріплення кінцевиків, відносно безпечний перебіг можливого знищення у випадку розгерметизації.
Основні стандарти, що стосуються тискових металевих шлангів загального застосування в промисловості:
- EN ISO 10380 Трубопровід – Гофровані металеві шланги та шлангові збірки – що стосується металевих шлангів та трубопроводів;
- EN ISO 10806 Трубопровід – Фітинги для гофрованих металевих шлангів – що стосується кінцевиків і з’єднань;
- EN 14585 Збірки з гофрованих металевих шлангів для застосувань під тиском (що стосується вимог директиви тиск PED для металевих трубопроводів;
Основні, найчастіше використовувані матеріали, що застосовуються у конструкції металевих шлангів:
| матеріал загалом | шланг | оплетення | кінцевики | монтаж |
| ШЛАНГИ З НЕРЖАВІЮЧОЇ СТАЛІ Найширше застосовуються. Добра корозійна та температурна стійкість | Аустенітна нержавіюча сталь: AISI 321 або AISI 316 або AISI 316Ti | Аустенітна нержавіюча сталь: AISI 304 або AISI 316 | Вуглецева сталь Аустенітна нержавіюча сталь: AISI 304 або AISI 316, AISI 321 | зварювання TIG в аргоновому середовищі |
| ШЛАНГИ З МІДНИХ СПЛАВІВ Використовуються у спеціальних випадках, зокрема, через добре гасіння вібрацій. Температурне обмеження до ≈ 230°C | Бронза, наприклад: CuSn2 | Бронза, наприклад: CuSn4 | Мідні сплави: латунь, бронза | паяння |
| ШЛАНГИ З НІКЕЛЕВИХ СПЛАВІВ Використовуються у спеціальних випадках через дуже високу корозійну стійкість, зокрема, для хлору. | Нікелеві сплави, наприклад: – Monel 400 – Hastelloy C276 – Inconel 625 | Нікелеві сплави, наприклад: Monel 400, Hastelloy C276, Inconel 625 Аустенітна нержавіюча сталь: AISI 304 або 316 | Нікелеві сплави, наприклад: Monel 400, Hastelloy C276, Inconel 625 Аустенітна нержавіюча сталь: AISI 316 | зварювання TIG в аргоновому середовищі |
Ці параметри перебувають у тісному зв’язку з тривалістю служби шланга: якщо ми хочемо підтримати таку саму тривалість служби шланга, змінюючи ці параметри (в допустимому діапазоні), то:
a) збільшуючи робочий тиск в установці, ми повинні збільшити радіус згину або зменшити переміщення;
b) зменшуючи радіус згину, ми повинні зменшити робочий тиск або зменшити переміщення;
c) збільшуючи переміщення, ми повинні зменшити робочий тиск або збільшити радіус згину.
Список продуктів:

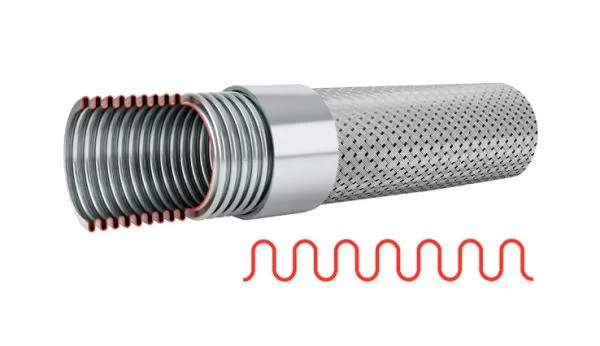

Сталеві шланги для статичних застосувань
Сталеві шланги для контролю вібрації
Гідроформовані сталеві шланги

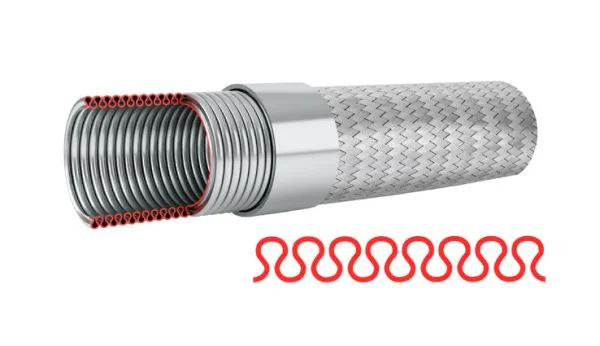

Високогнучкі сталеві шланги
